利用CREO實現多系列常規風機的快速出圖

搞要：本文通過三個例子，展示了利用CREO進行風機建模后，實現風機模型的快速替換，以及相應風機工程圖的自動產生，從而極大減輕了風機技術人員單調重復勞動。

關鍵詞：中小型風機 CREO建模 快速出圖

0 引言

隨著用戶對風機性能要求的多樣化，隨著旋壓機、數控切割機等工藝裝備的推廣使用，非標準風機的設計也越來越多。風機工程技術人員主要的精力就花費在了外形圖和生產圖的繪制方面。這類圖紙往往技術含量不是很高，但是由于客戶對性能（流量、壓力）和配套功率，以及傳動方式、接口方向（旋向角度）的嚴苛性，以及廠家本身對成本的要求，經常會在現有圖紙中找不到合適型號，就是有了合適型號，又可能旋向角度不一樣，傳動方式又不符合要求，配套傳動組、電機等也可能會有變化，我們的工程技術人員不得不進行重新設計。這類設計不是很難，卻要花費大量的時間和精力。因?yàn)槎鄶?shù)缺乏設計標準，往往會出現設計出的相近的圖紙的偏差很大，比如板厚、焊接工藝邊、接口尺寸等等。即使同一個人在不同時間繪制的，也可能會出現上述差別。

本文就是介紹利用CREO參數化設計的特點，對最常用的中小型A 、B、C 、D、E(含雙吸)、F（含雙吸）式傳動的多系列全機號常規風機進行快速出圖。其有以下特點：

一、出圖快速

最快30分鐘內（這取決于對基礎模型的熟悉程度）生成外形尺寸圖和各部件生產圖及其重量、動靜載荷等

二、標準統一

由于采取了參數化固定，板厚、焊接工藝邊、接口尺寸等等不會出現混亂現象。

其有以下好處：

一、降低工程技術人員勞動強度，提高工作效率，從而加快生產進度；

二、消除出錯機率，降低生產成本；

三、促進銷售快速報價，提高銷售競爭力；

四、所有產品三維制作，結合渲染等功能，極大增強用戶體驗；

五、為今后進行強度分析和流場分析打下了建?；A(chǔ)。

1 出圖過程展示

例一，   假如我們選定的風機型號為9-26 6.5A 配套電機55KW-2 右75

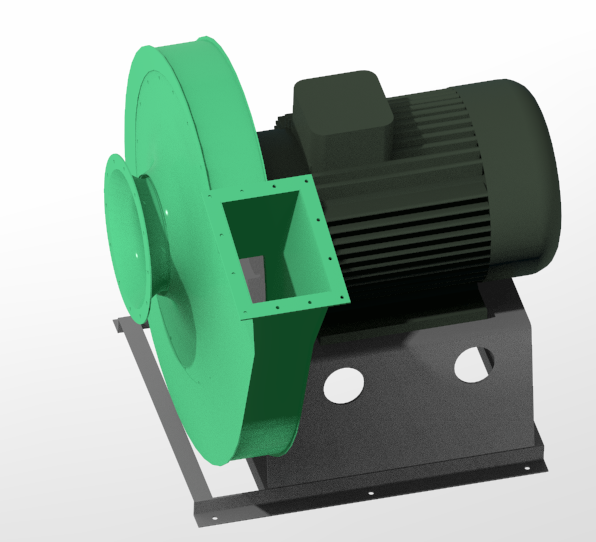

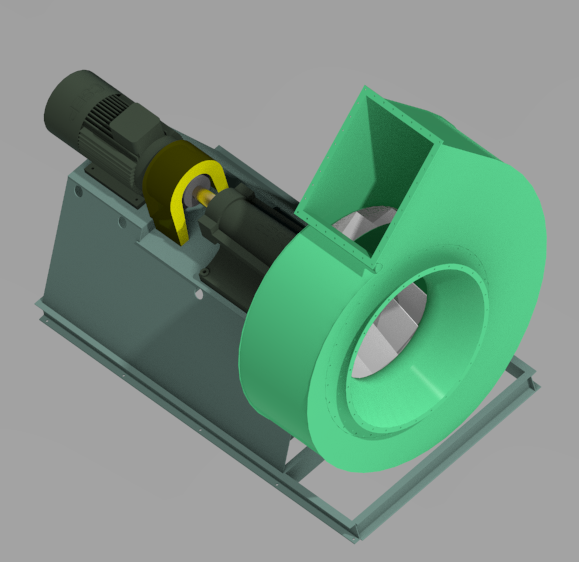

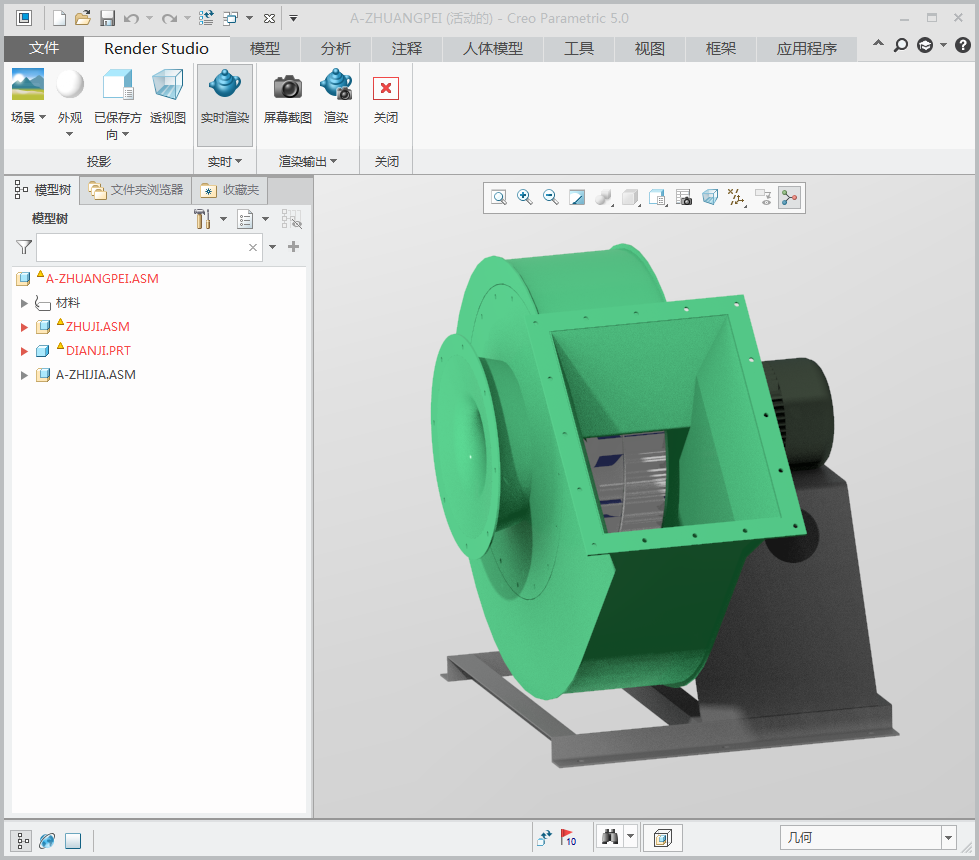

一、在Creo Parametric界面打開A型三維裝配圖，為了看得更清楚些，進行簡單渲染后如下所示

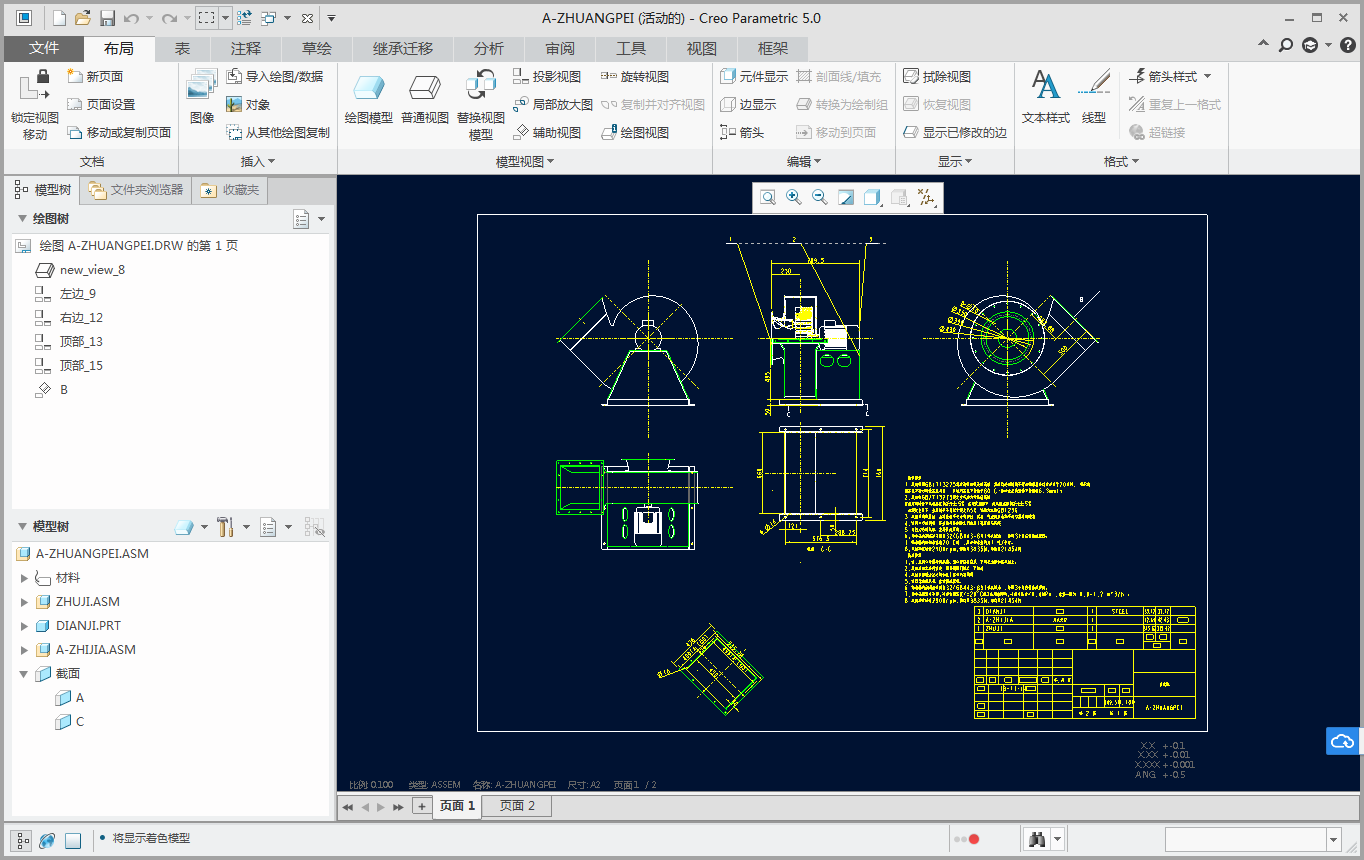

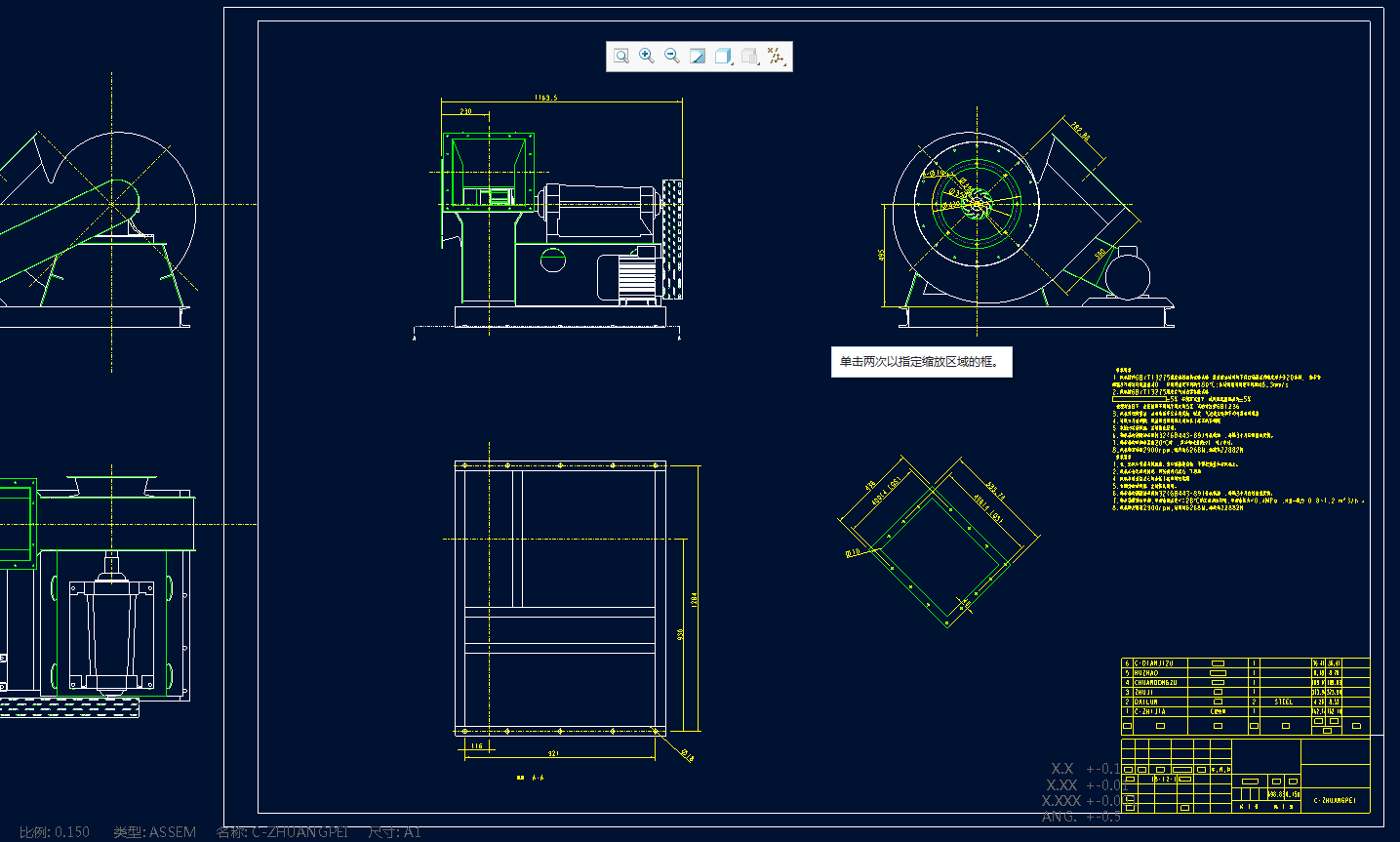

 為了對比變化，同時 打開A型裝配工程圖和各部件工程圖，如下

為了展示變化，截取局部放大圖

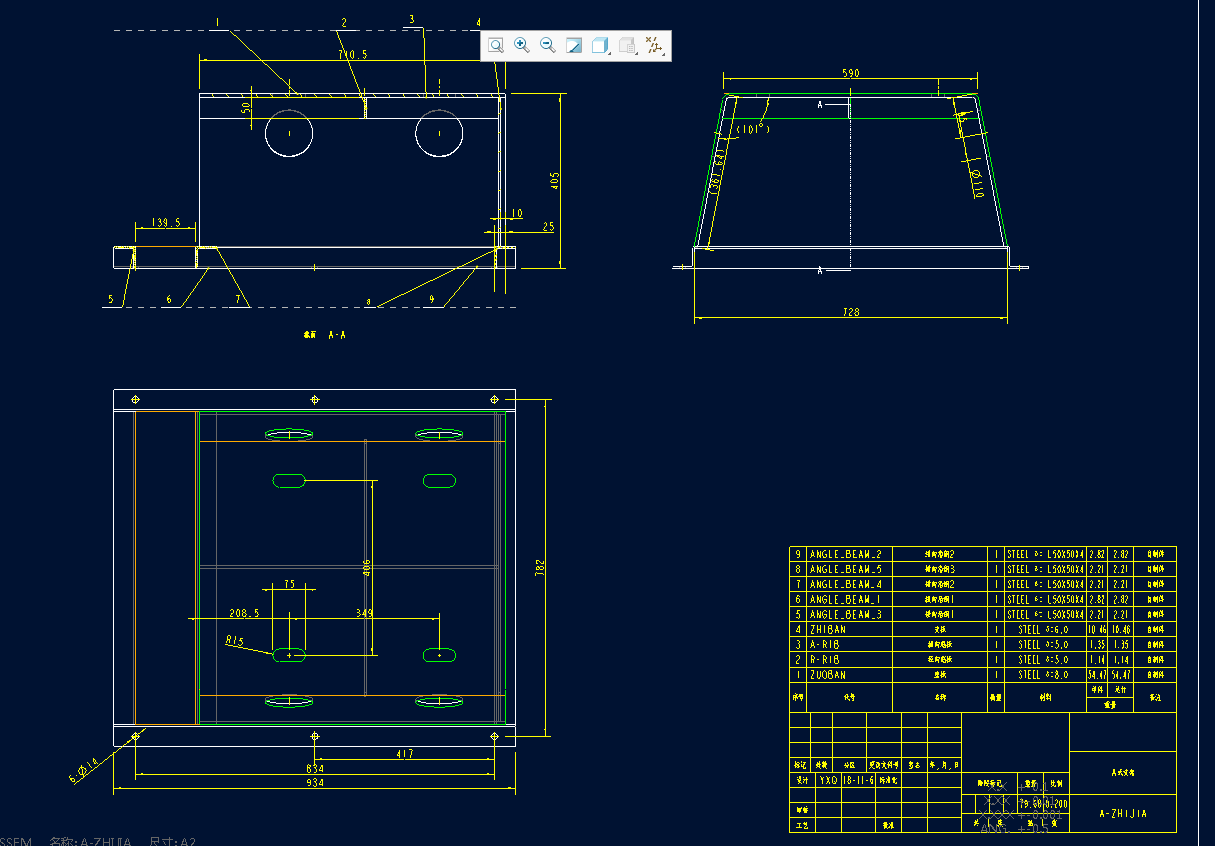

打開對應的零部件工程圖

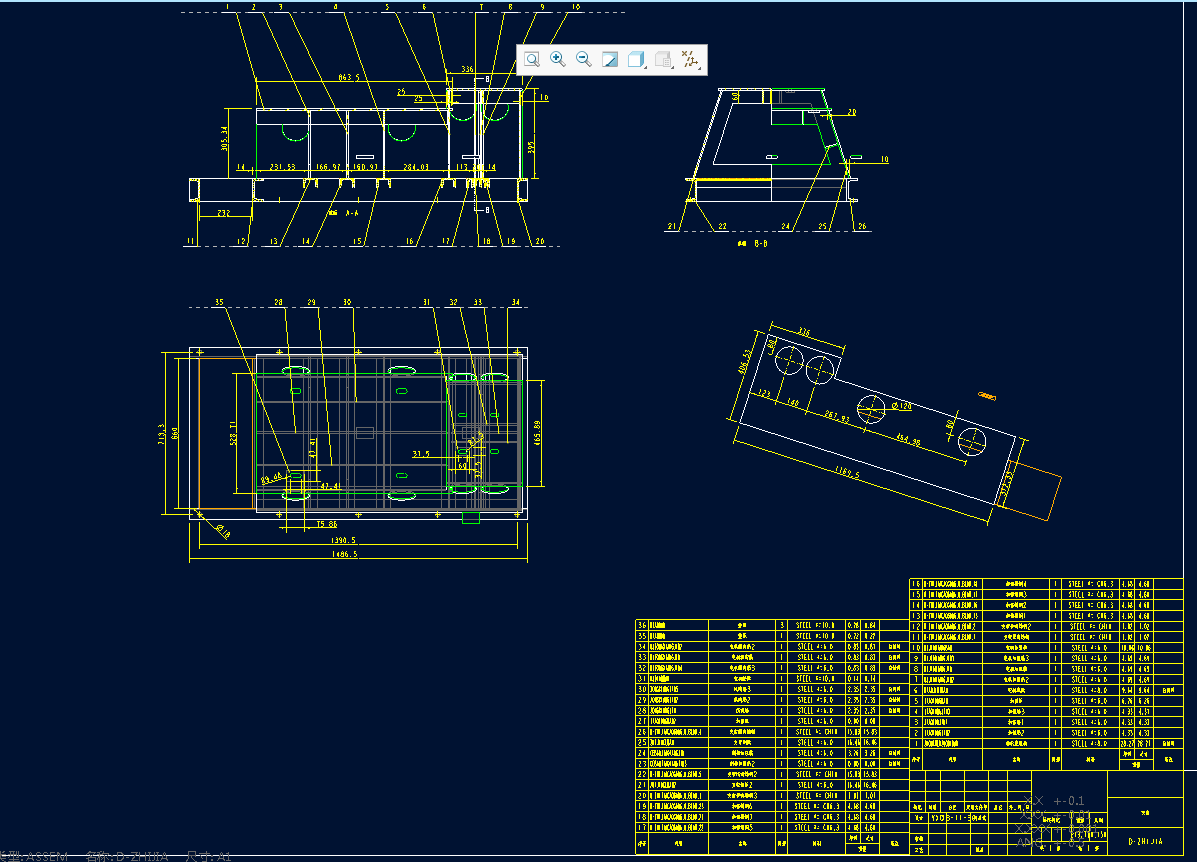

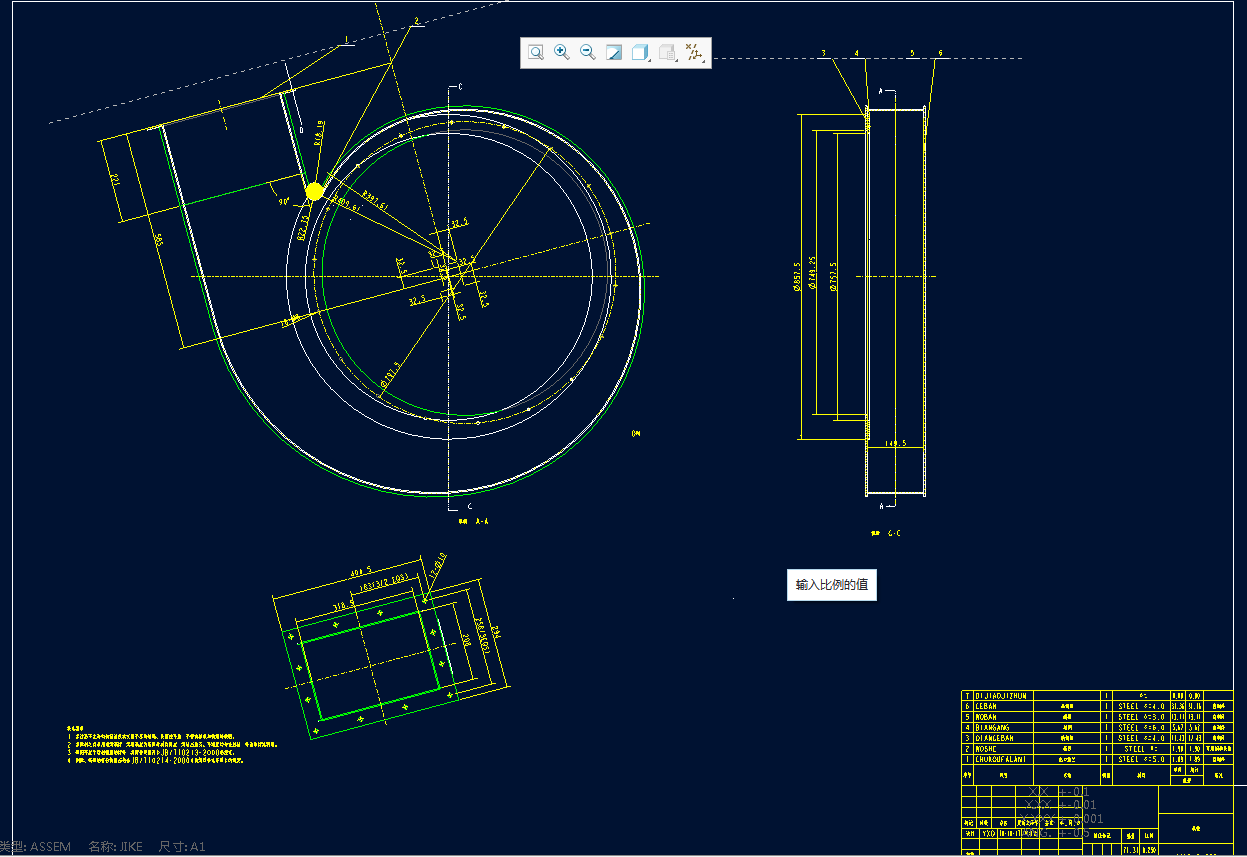

(一)機殼

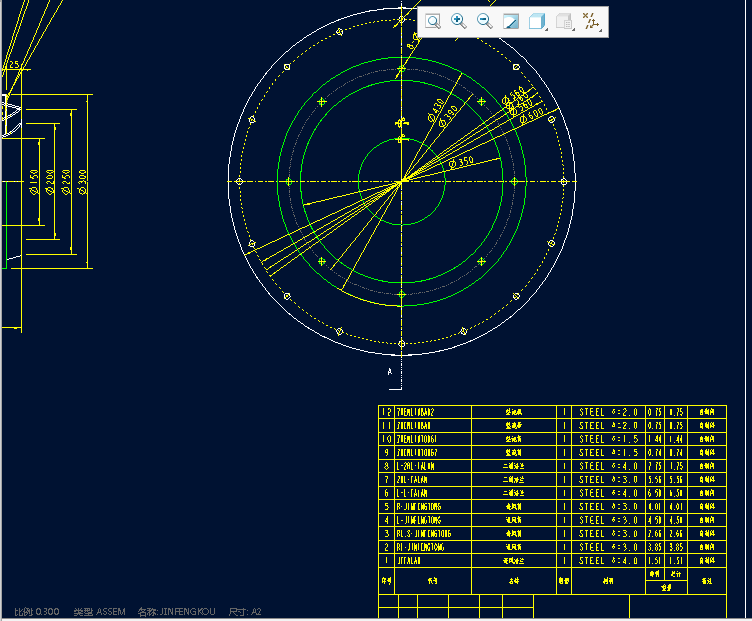

（二）進風口

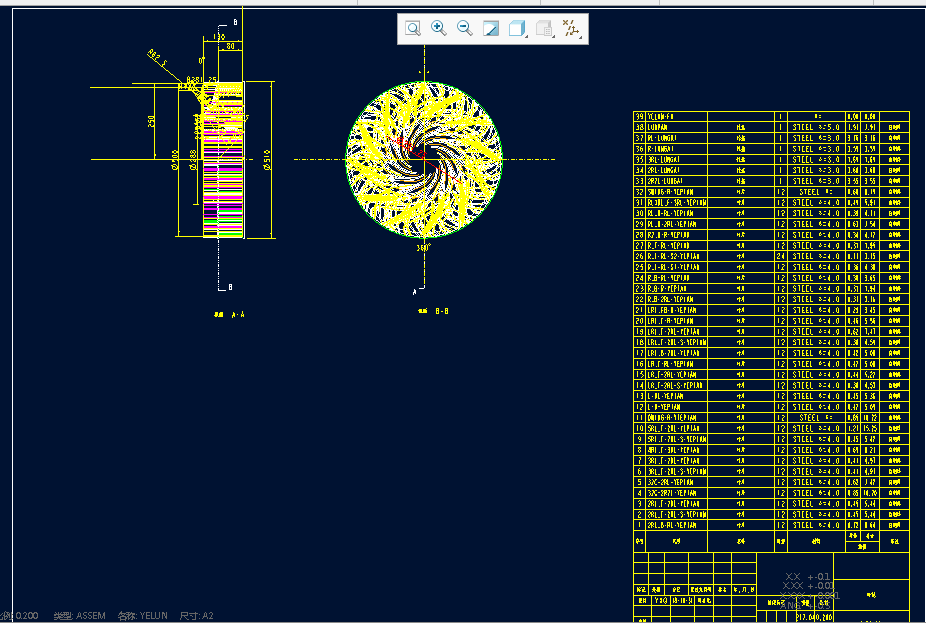

（三）葉輪

（四）支架

二、接下來，展示如何將模型替換為9-26系列

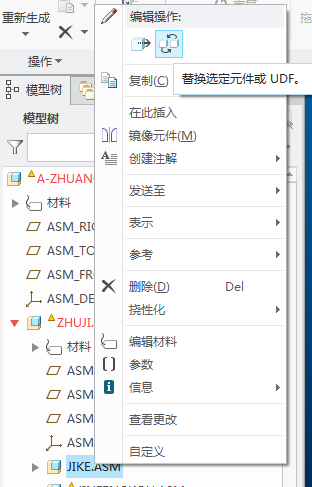

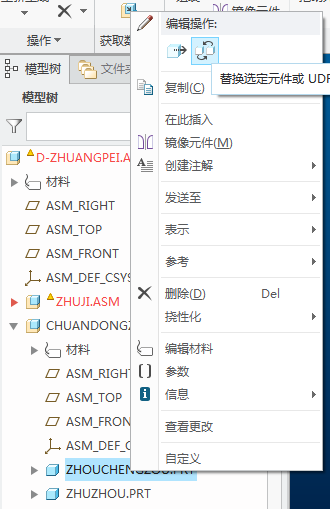

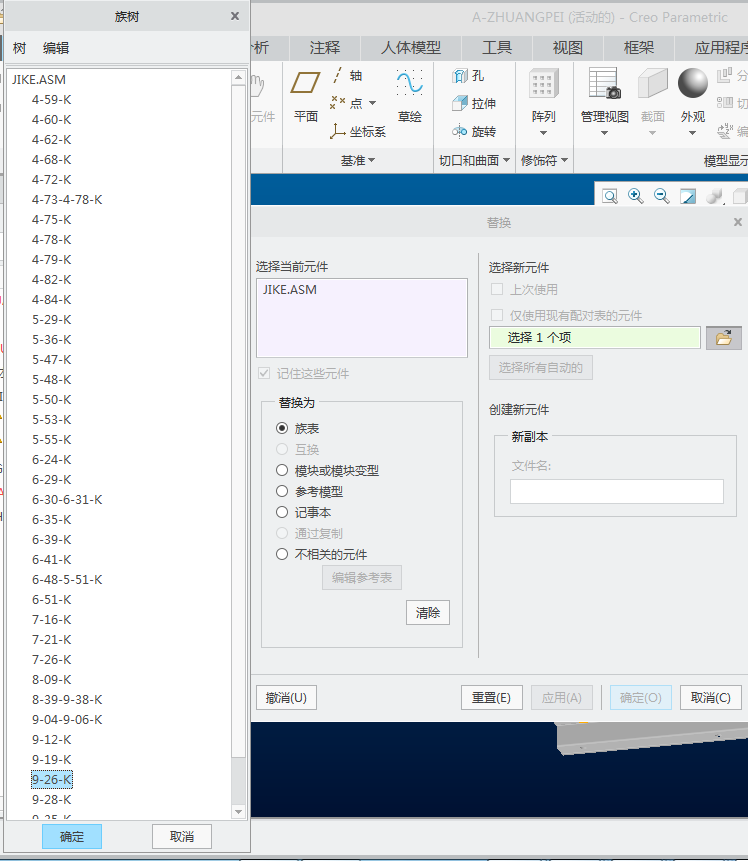

在左側模型樹中，展開“ZHUJI.ASM”，右鍵點擊“JIKE.ASM”

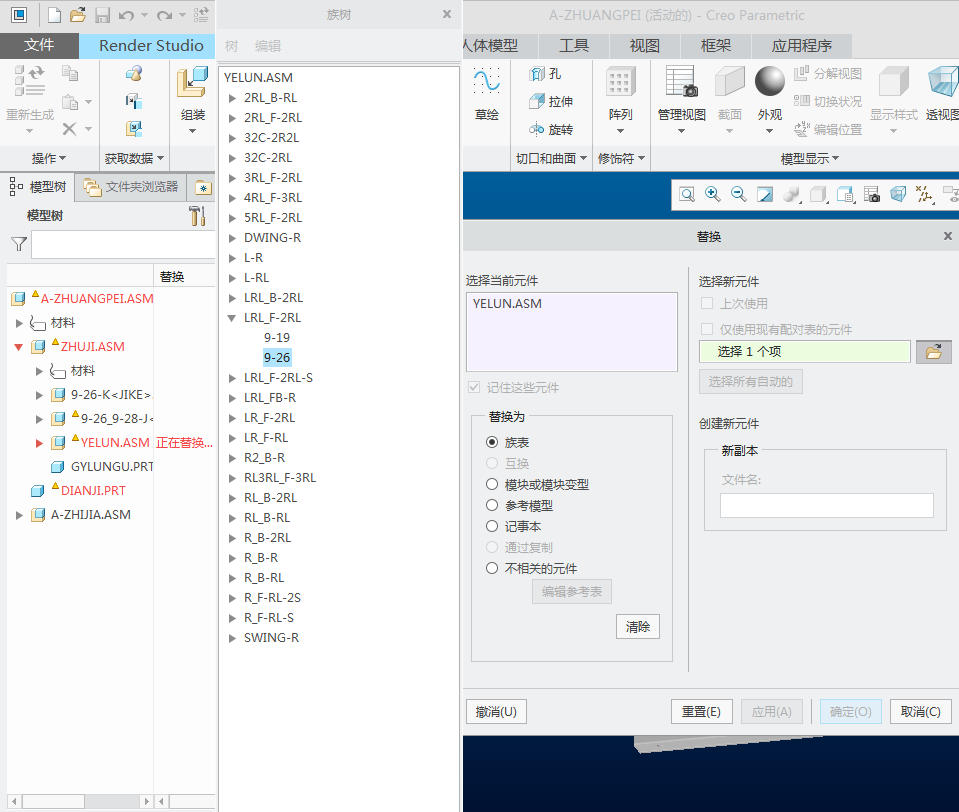

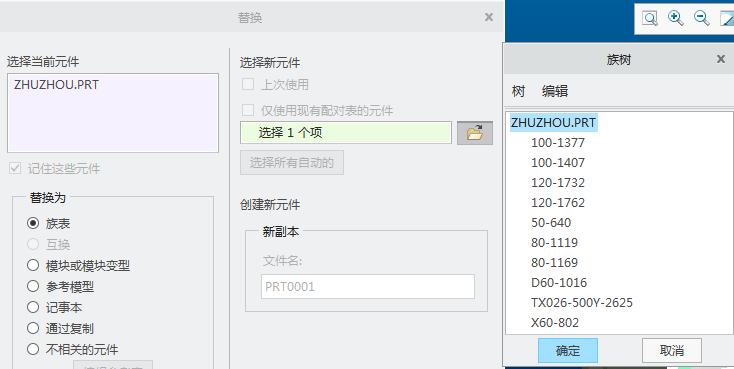

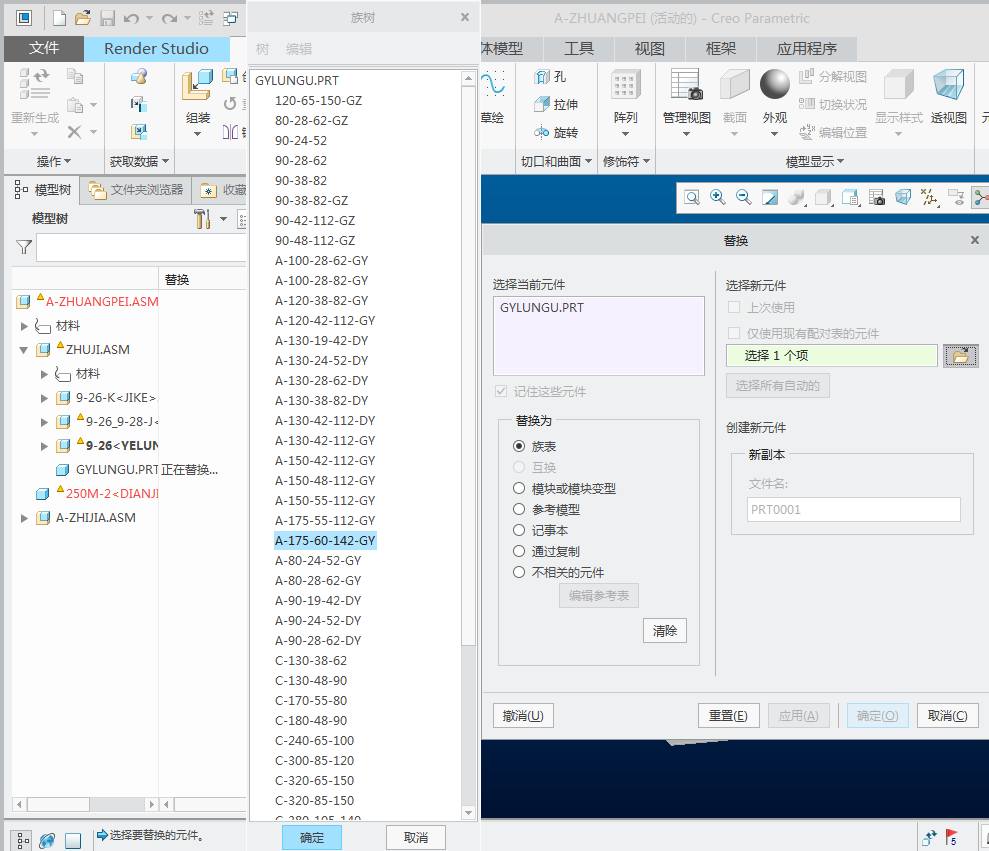

在彈出的“替換”對話框中選擇替換為“族表”，在“選擇新元件中”中打開族樹并選擇“9-26-K”并打開

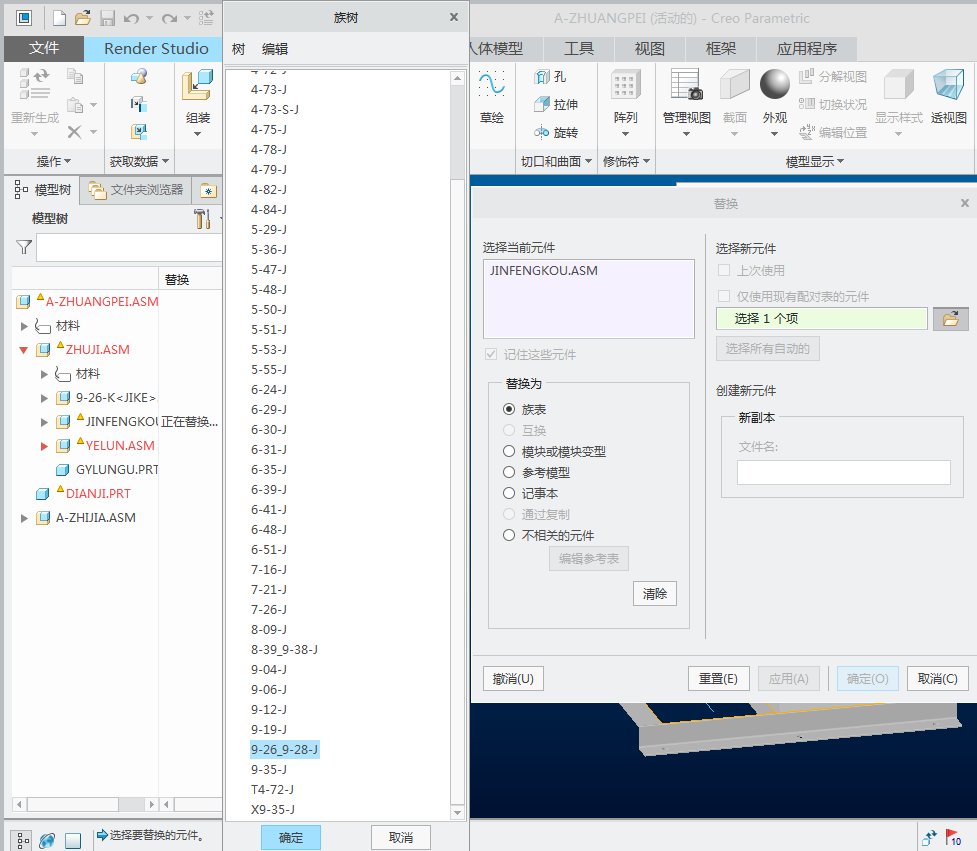

同樣的方法對進風口進行替換

同樣的方法對葉輪進行替換

替換電機

替換輪轂

三、輸入“機號”和“角度”

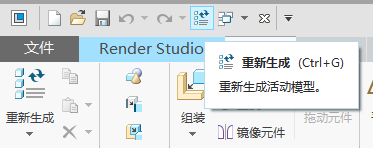

點擊“重新生成”

在“菜單管理器”中點擊“輸入”

“輸入”轉速“N”值（為計算動載荷用）

輸入“機號”

輸入“角度”

結果如下：

先觀察一下模型

模型已經替換成功了

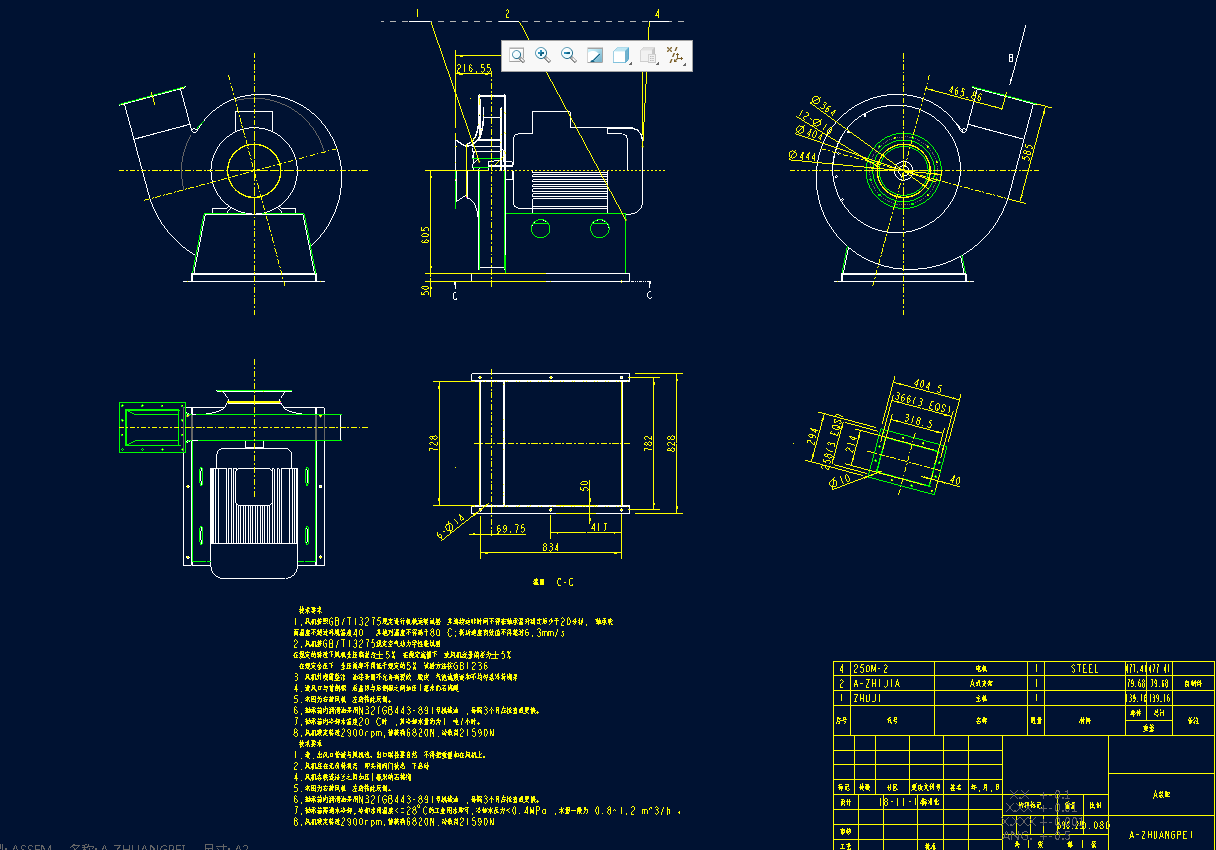

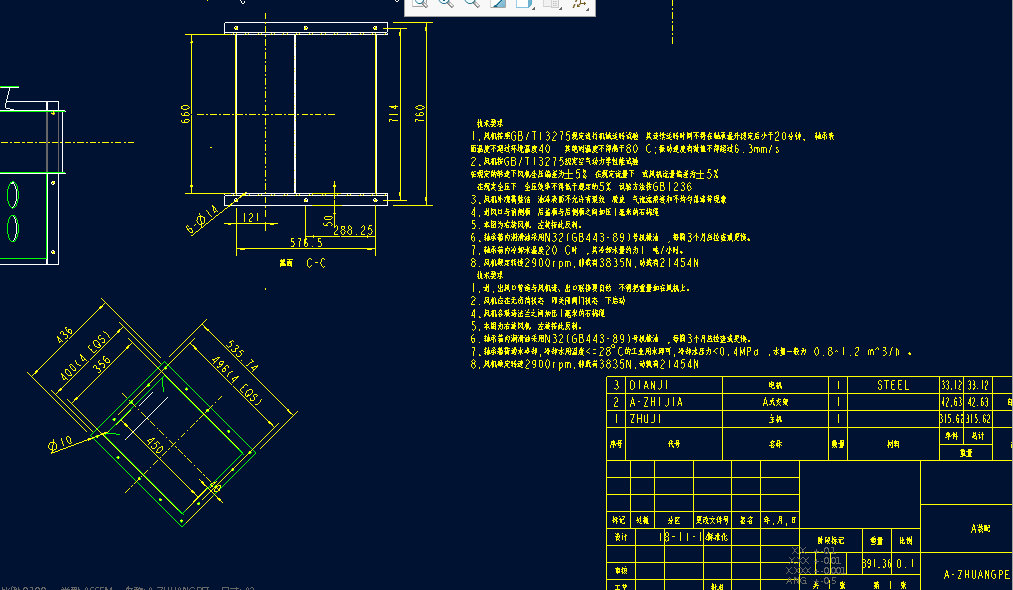

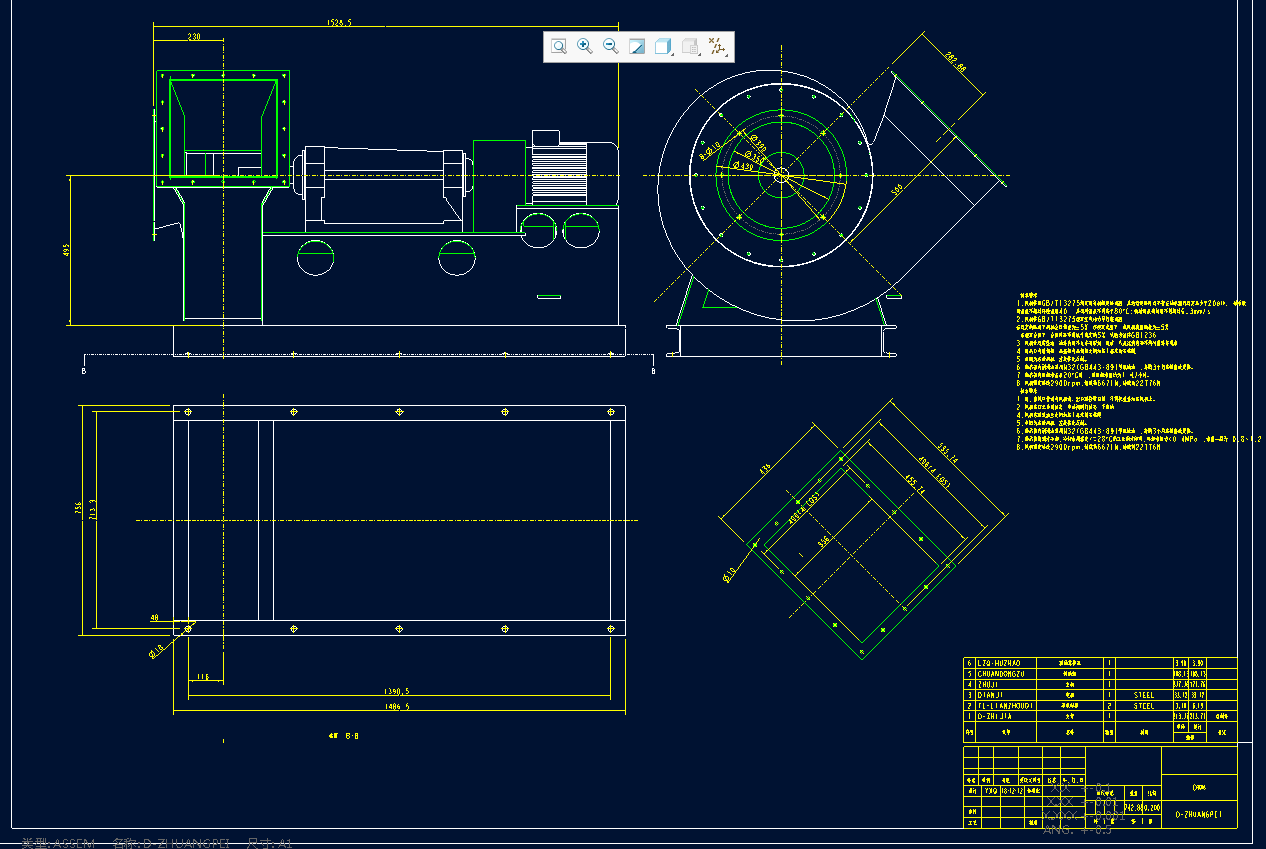

裝配工程圖也產生了相應的變化：

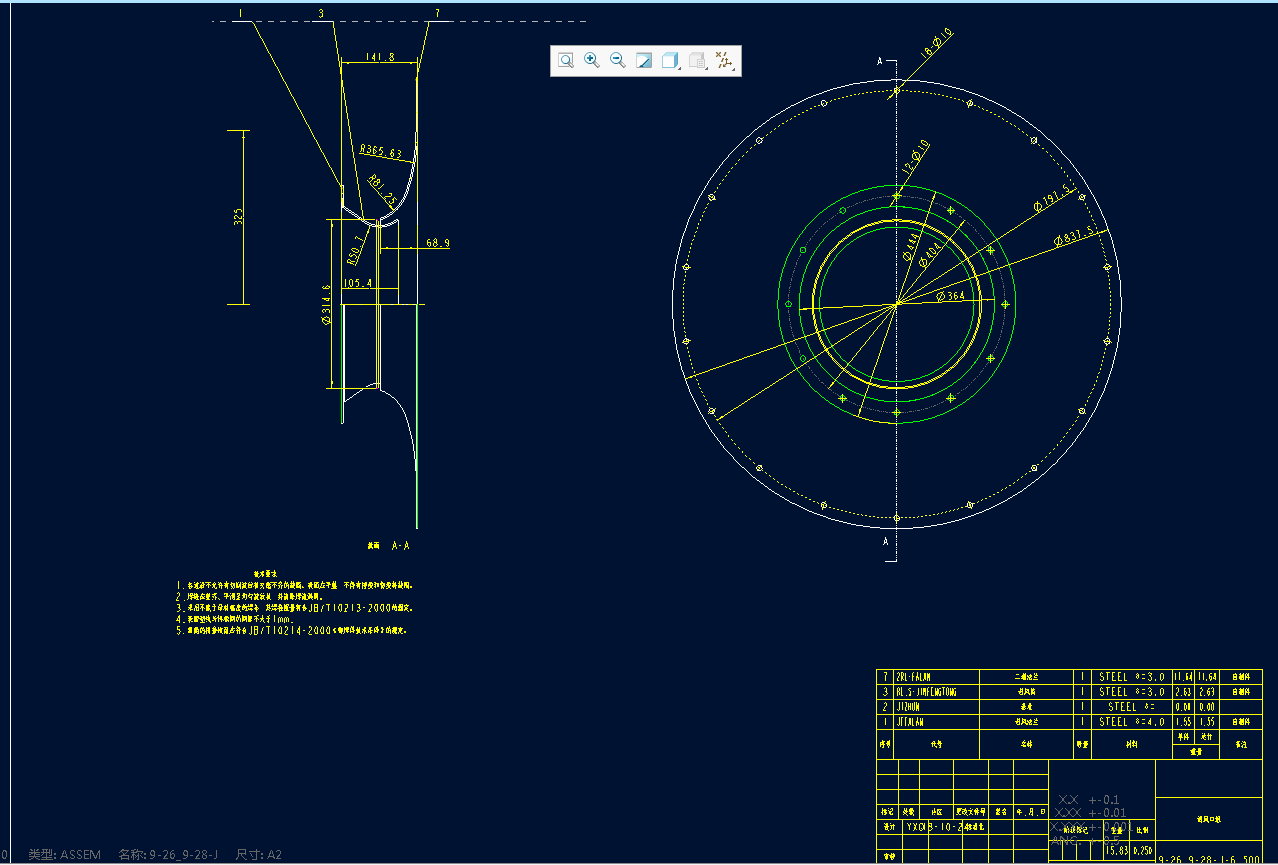

其它部件工程圖均有如下變化：

例二

我們選定的型號為Y5-48-19.6D 右125 配250KW-6變頻電機，選用TX026-500Y軸承座（前軸承6238X2 后軸承6232X2，選用TL13聯軸器

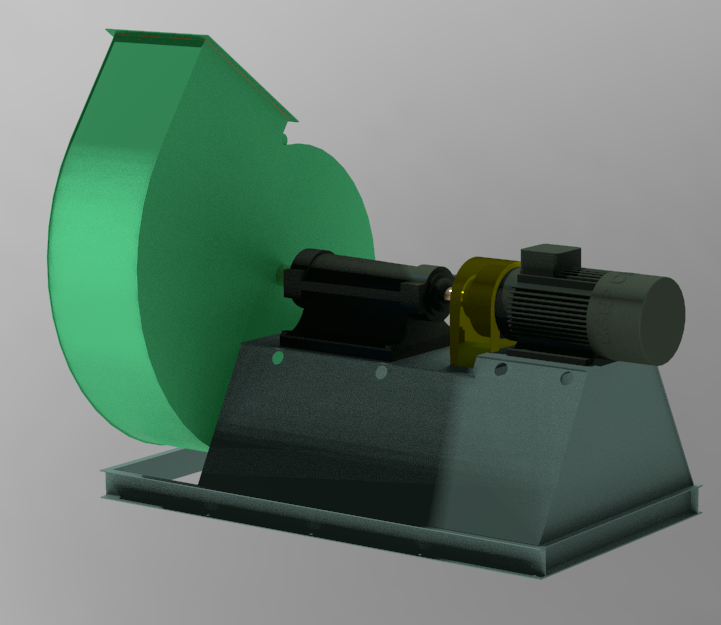

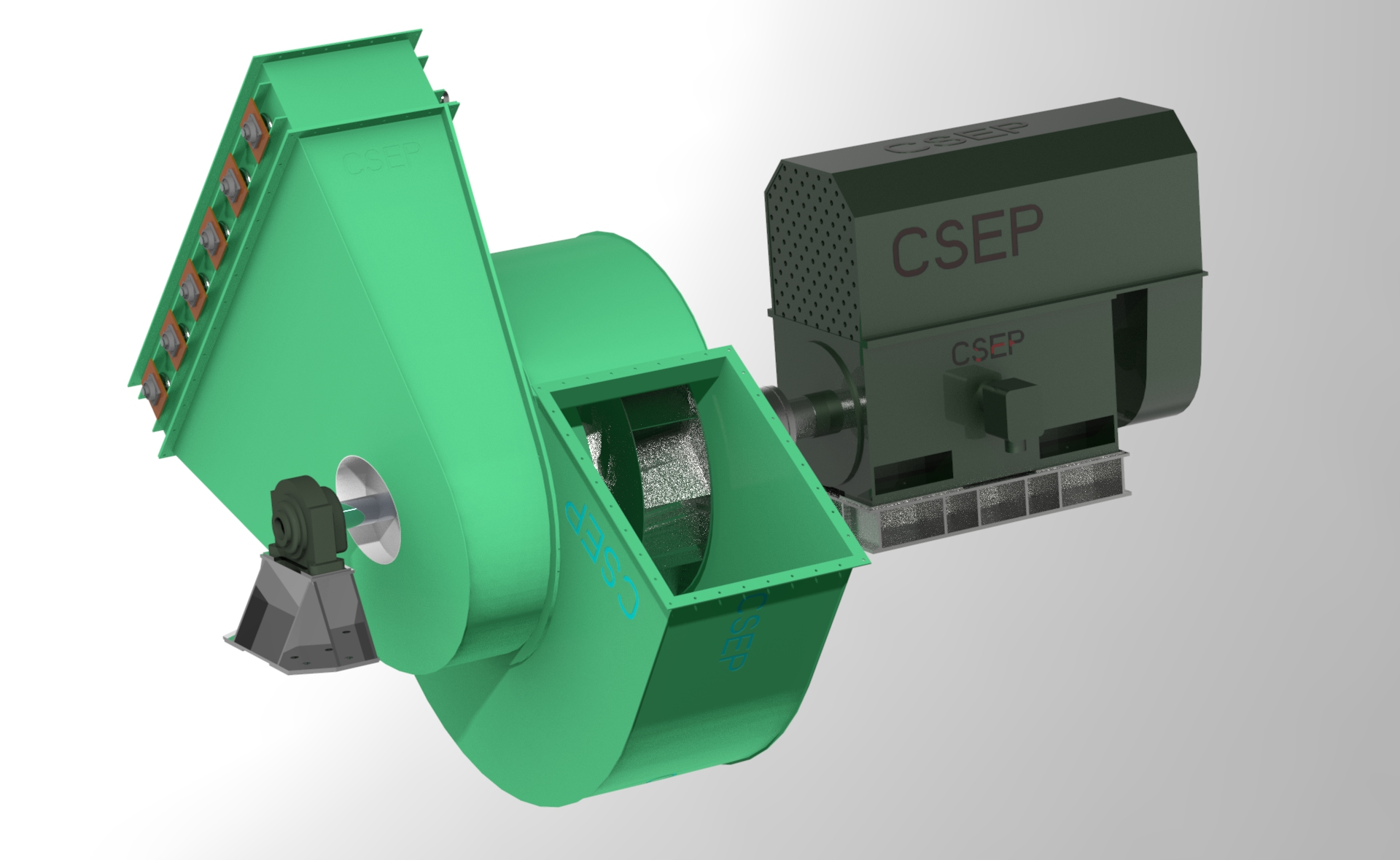

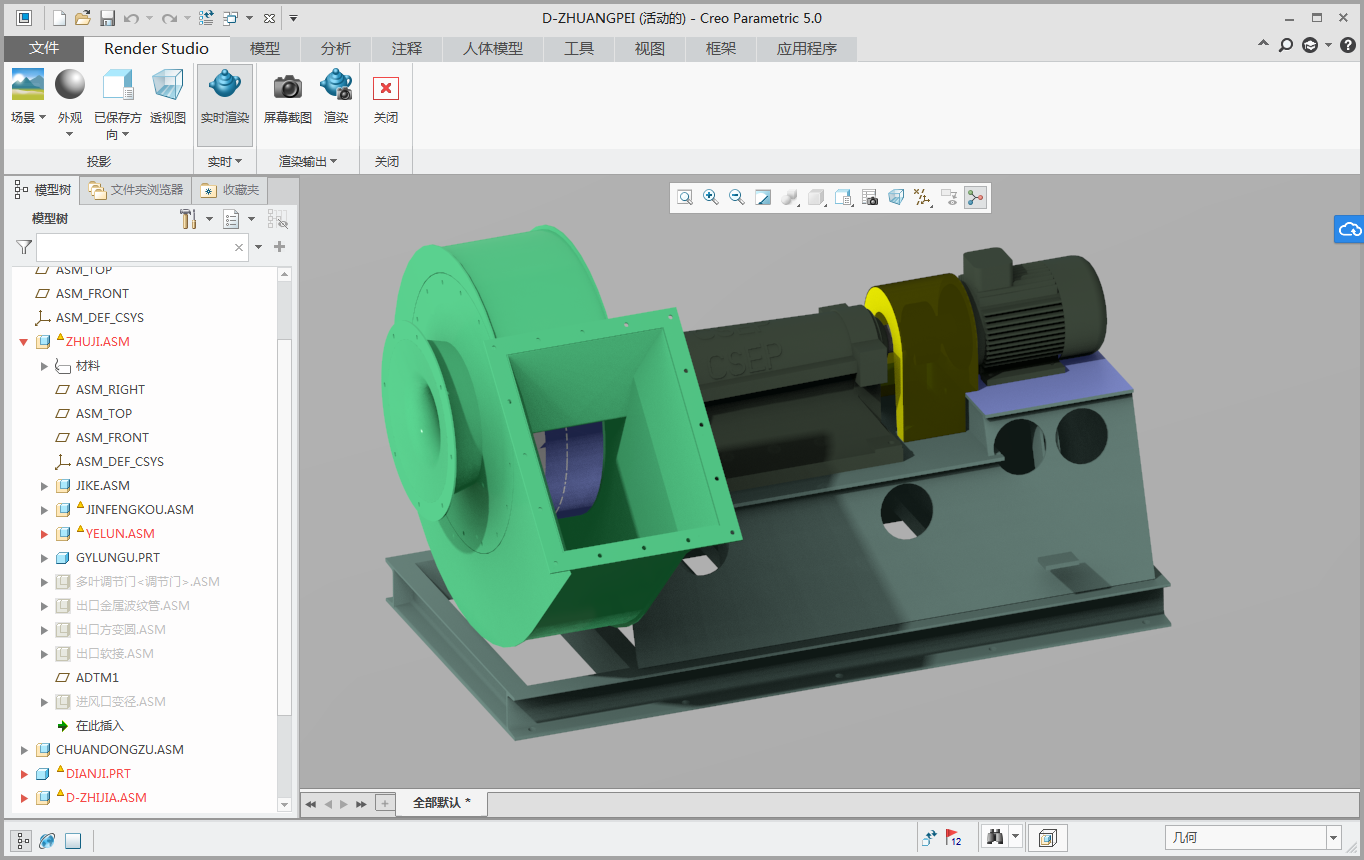

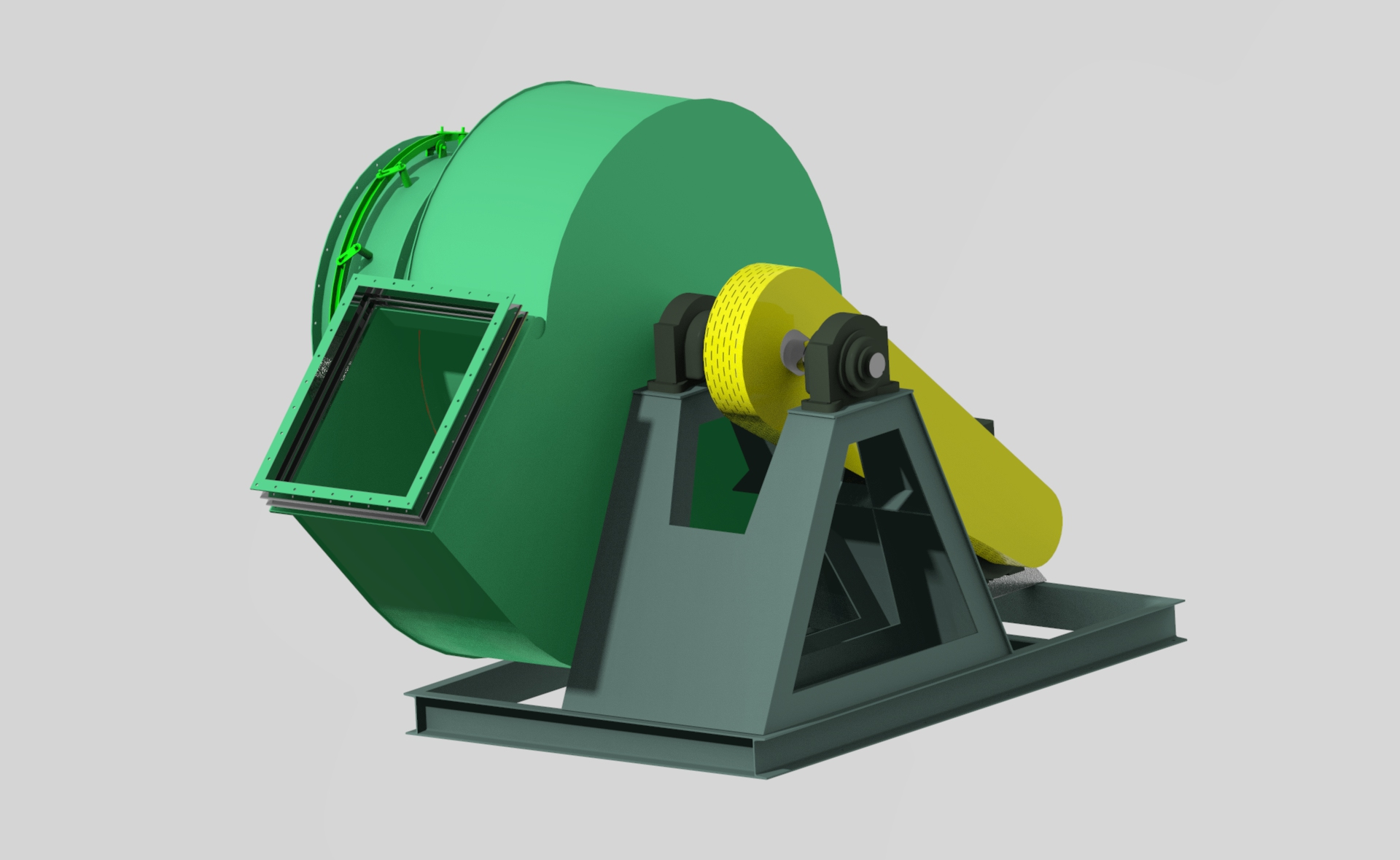

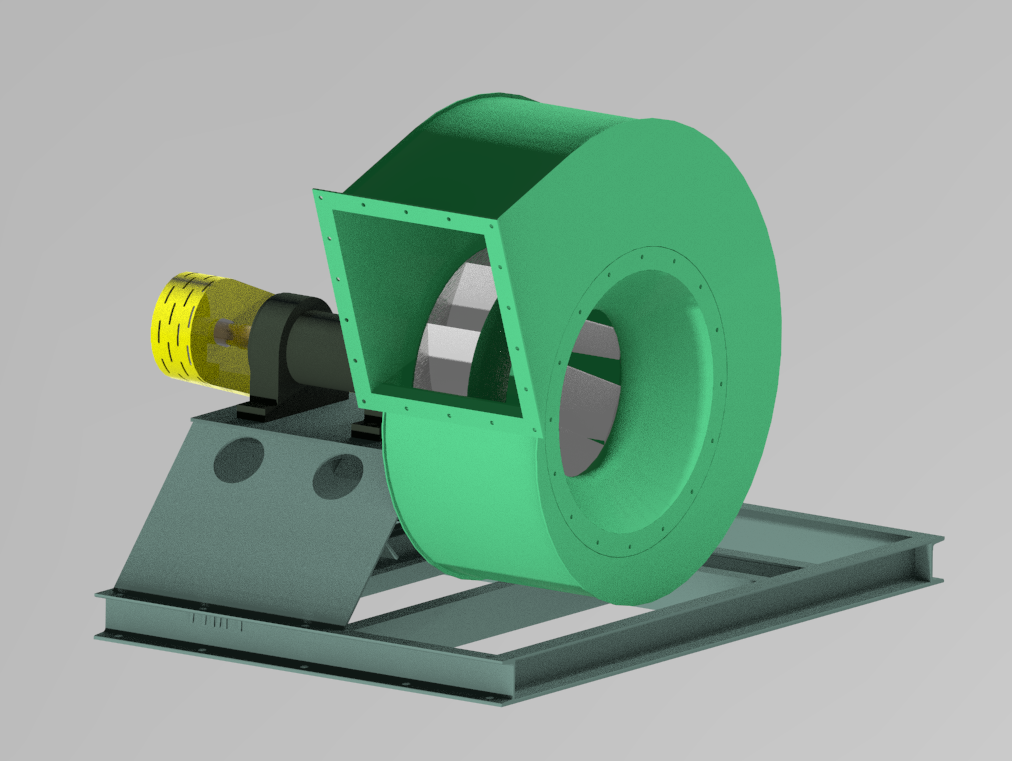

一、在Creo Parametric界面打開D型三維裝配圖，為了看得更清楚些，進行簡單渲染后如下所示

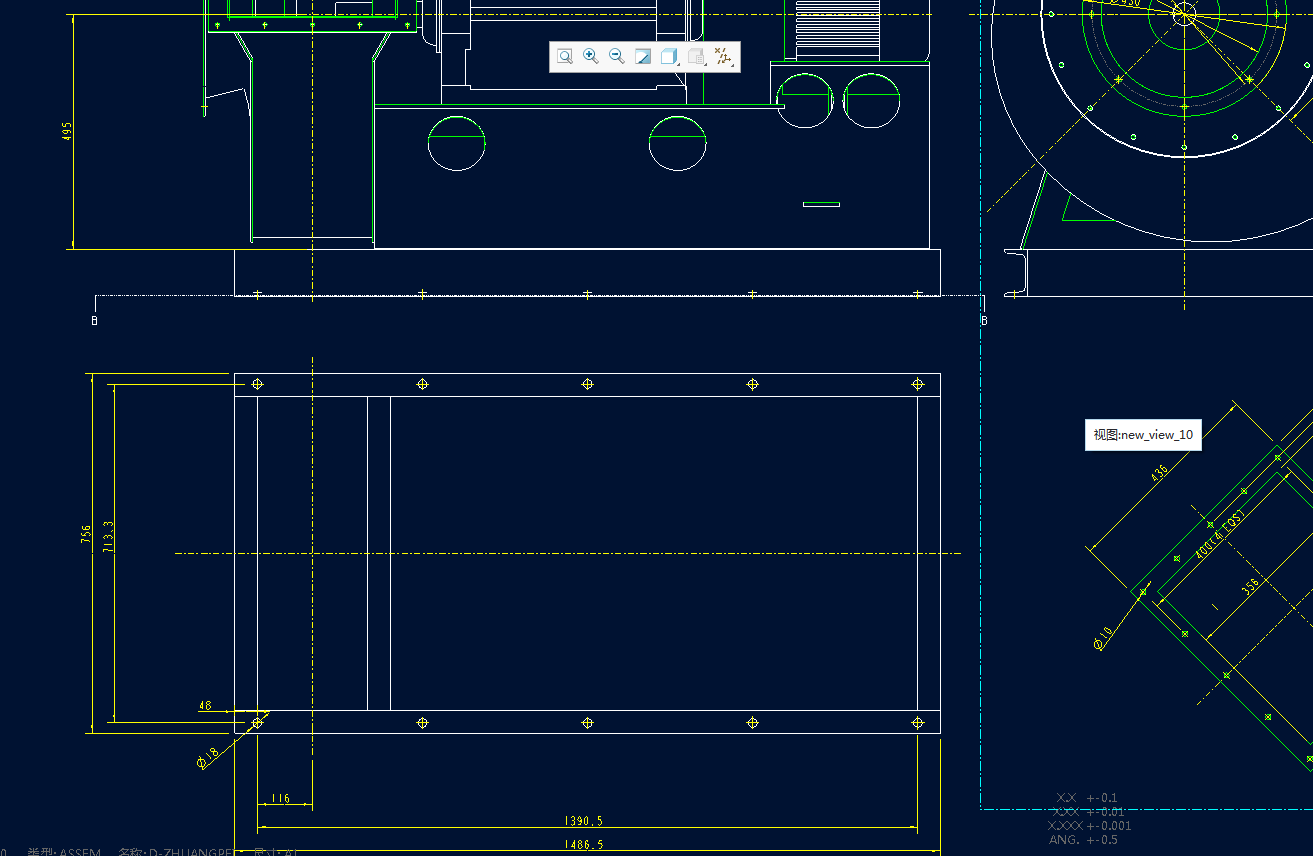

為了展示變化，截取局部放大圖

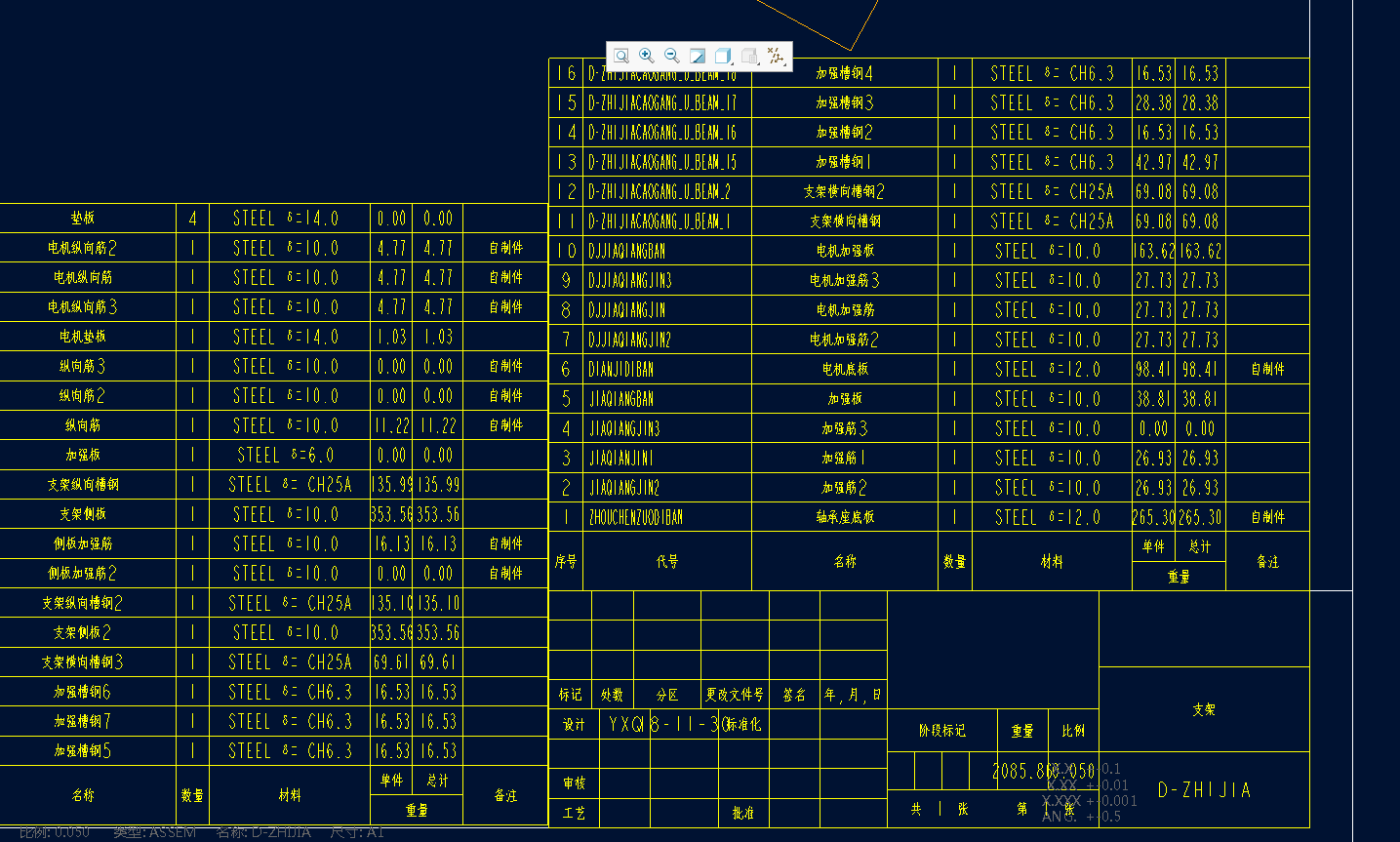

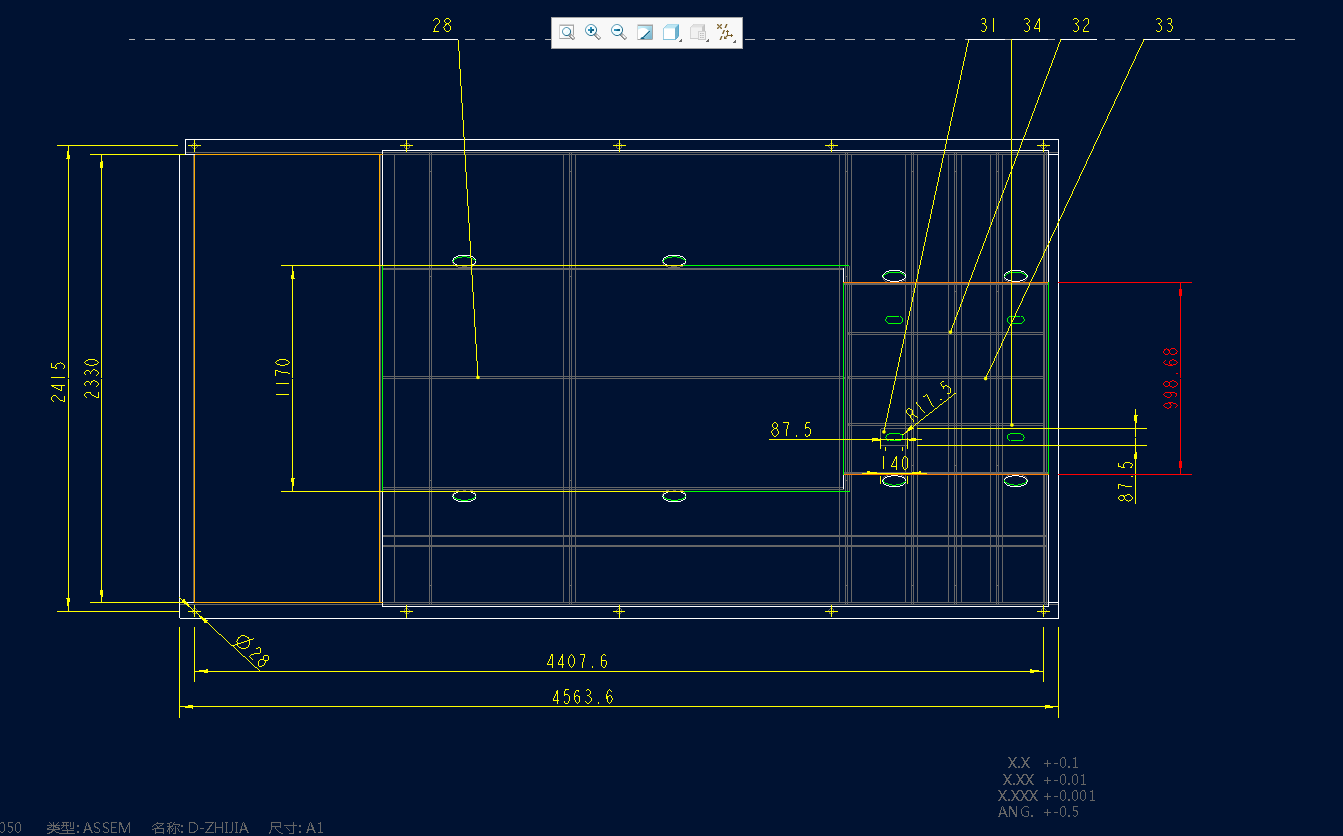

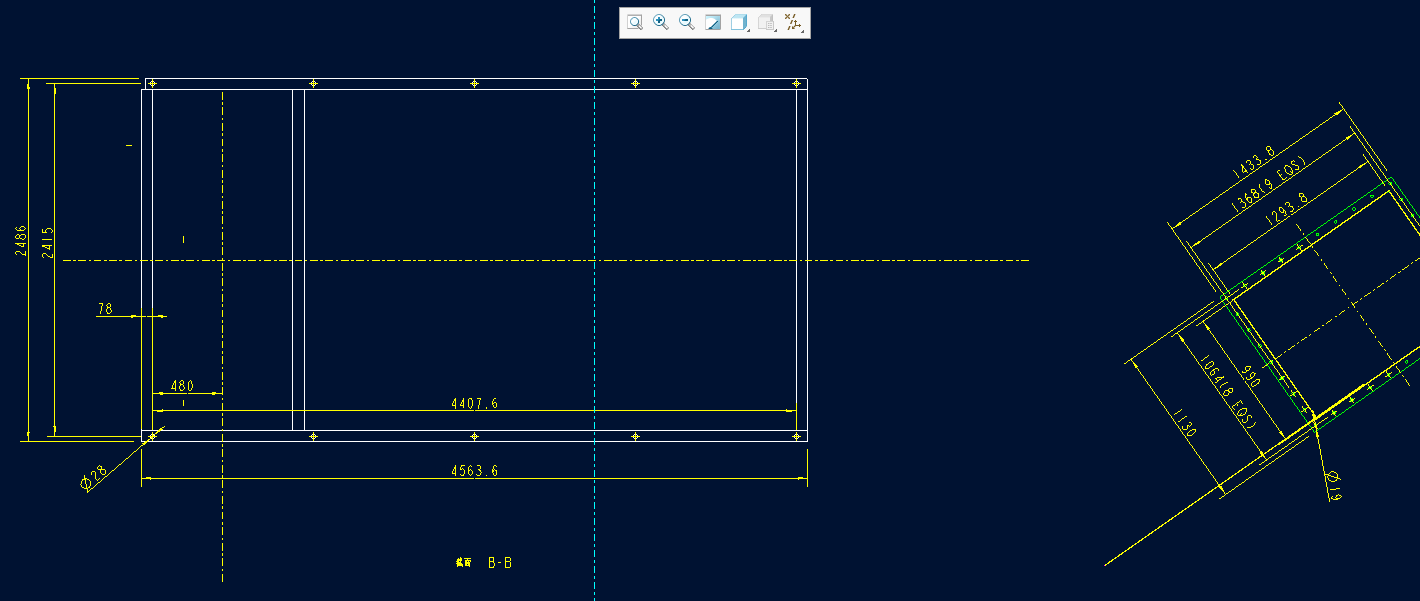

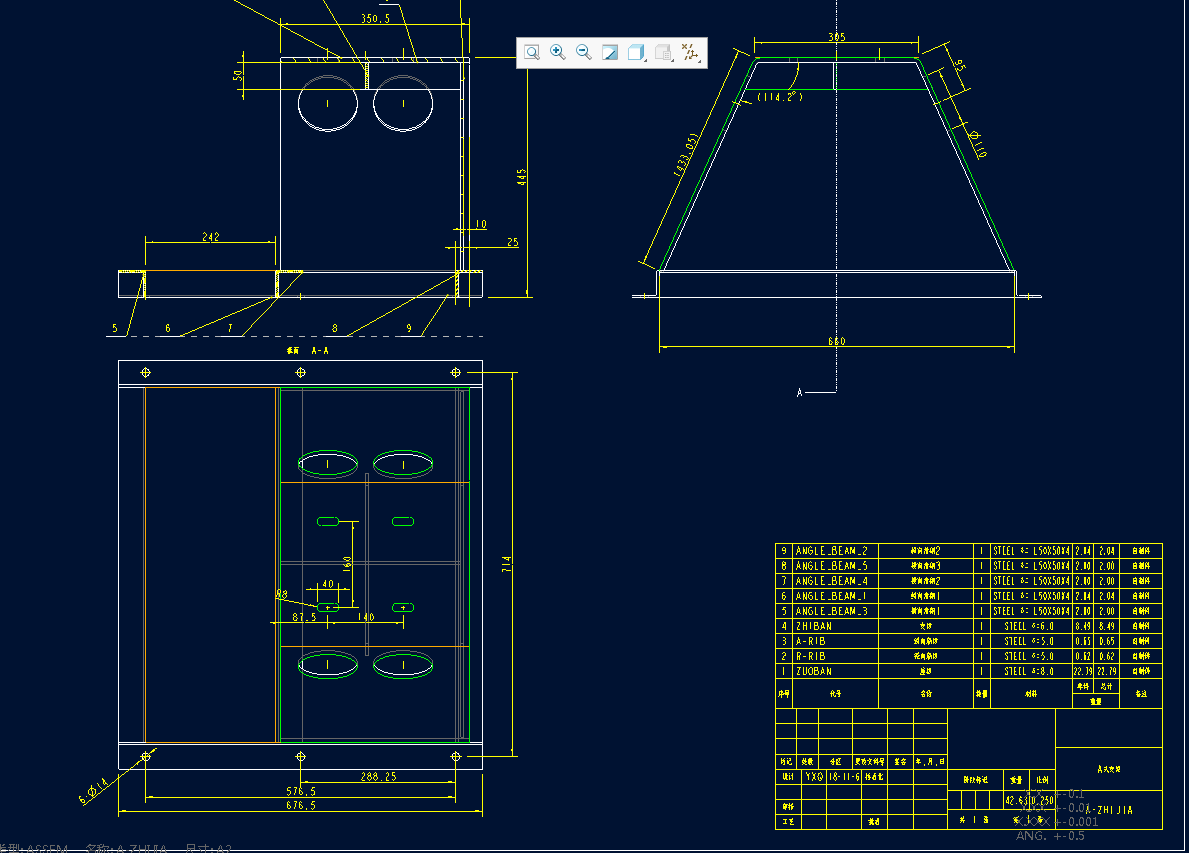

支架工程圖：

支架局部放大圖

二、接下來，展示如何將模型替換為Y5-48系列

   主機、替換過程跟A式相同，以下只展示傳動部、變頻電機的替換過程：

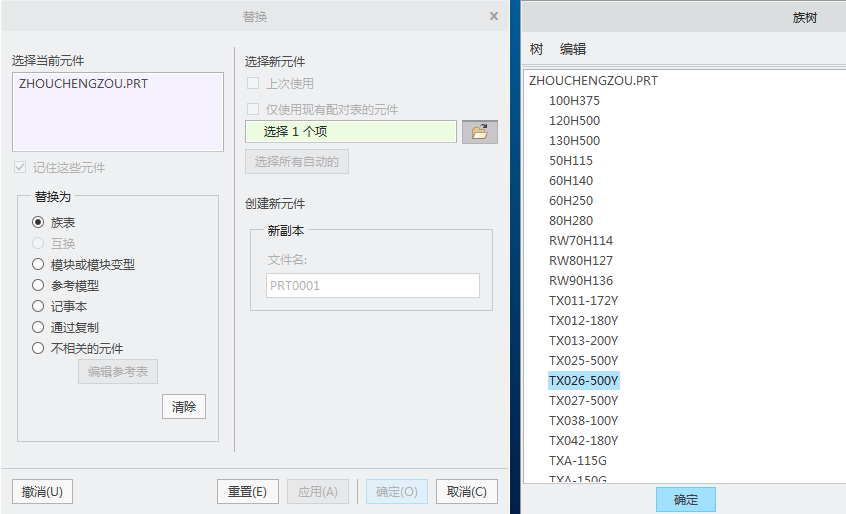

替換軸承座：

替換主軸

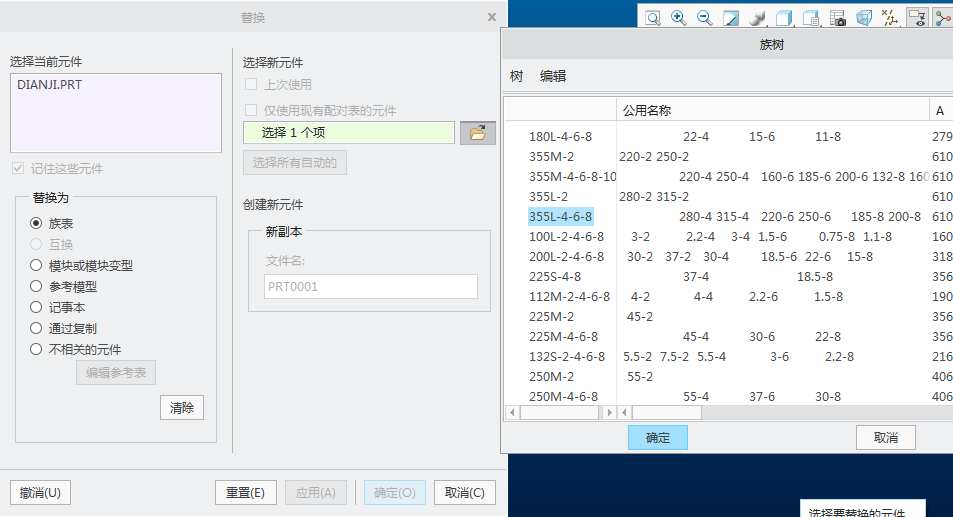

替換電機

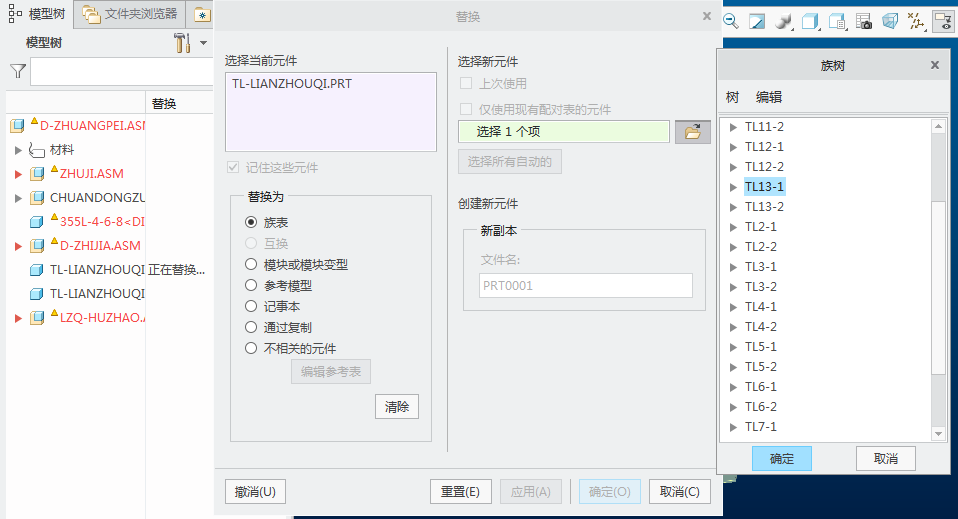

替換聯軸器：

更改機號、出風口角度、電機型式（變頻）

結果如下：

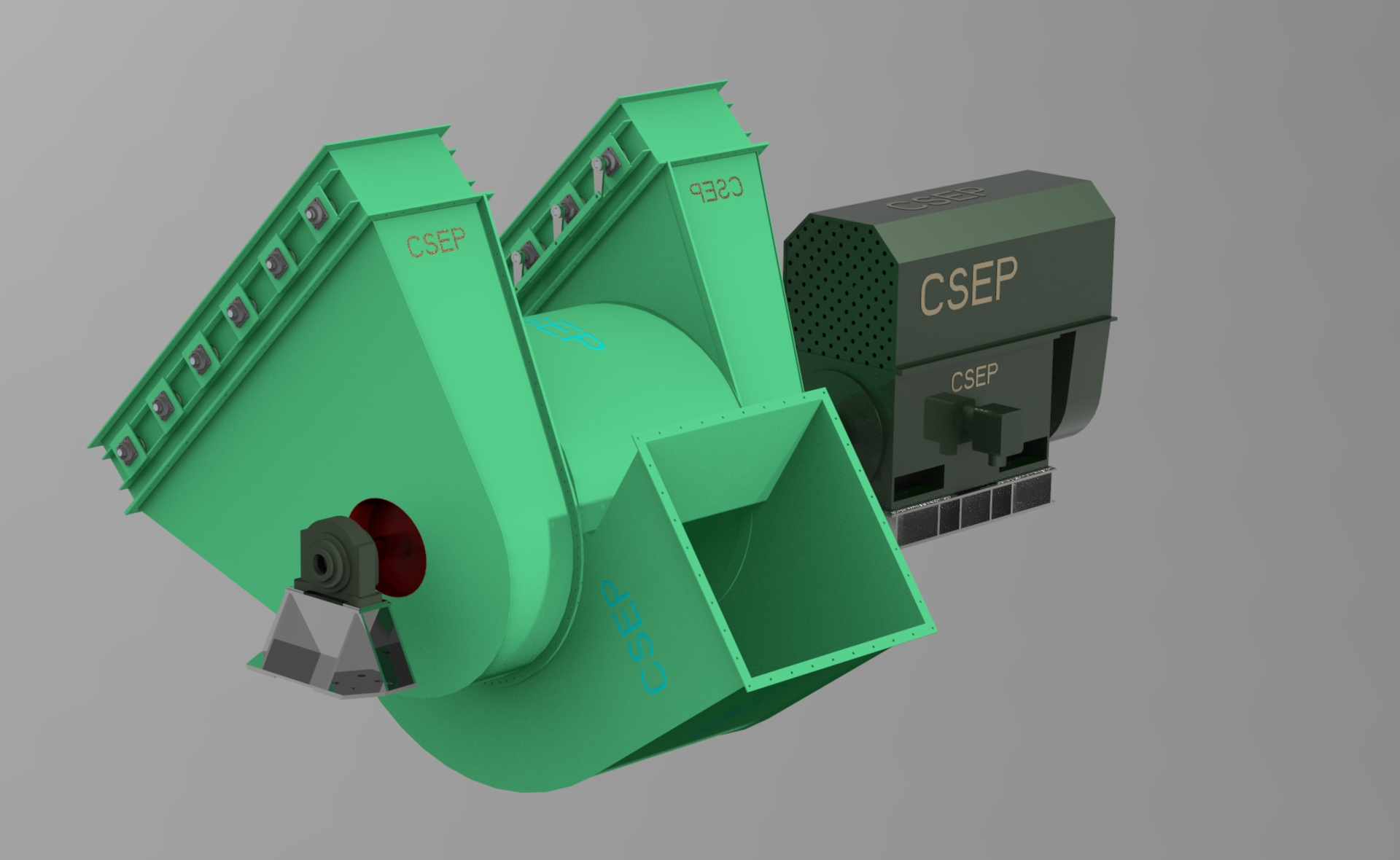

先觀察一下模型

模型已經替換成功了

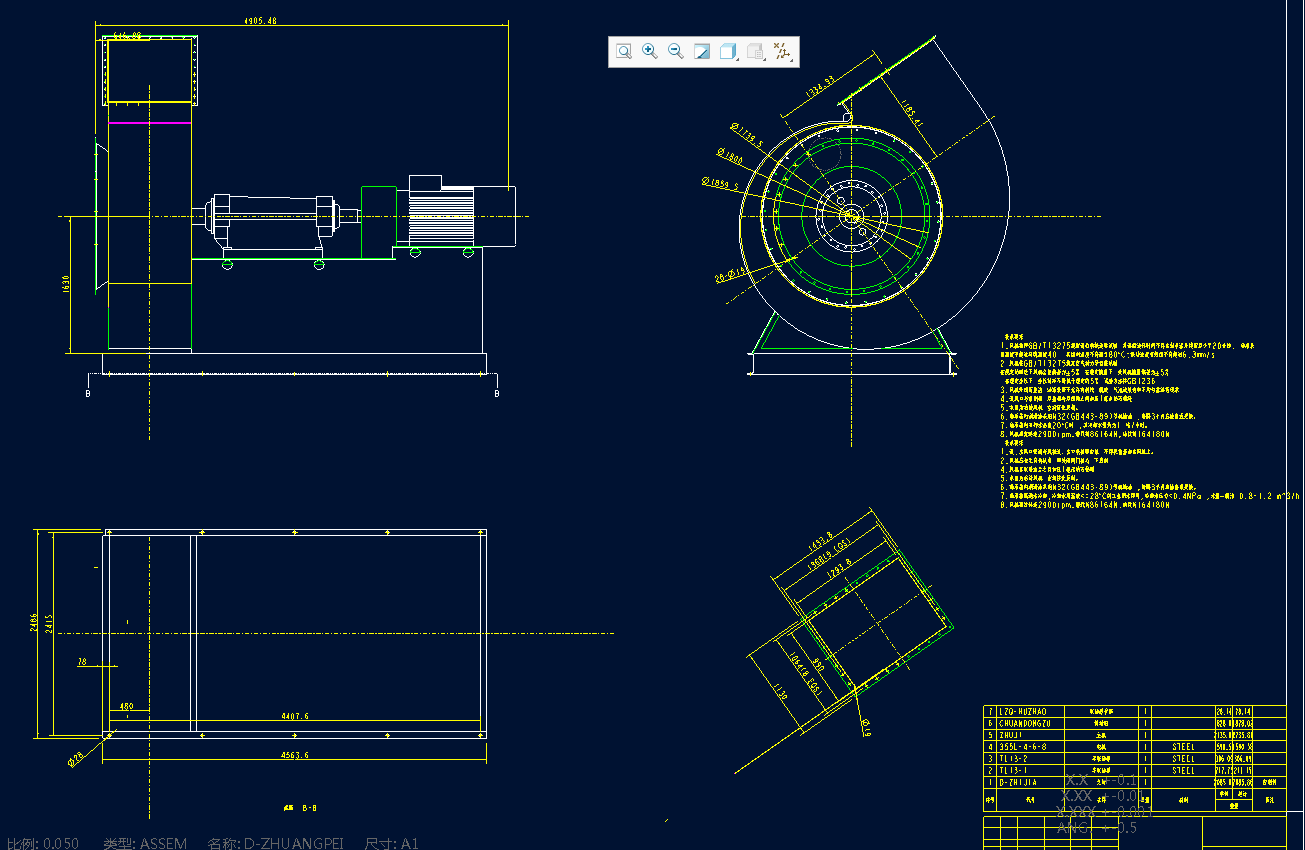

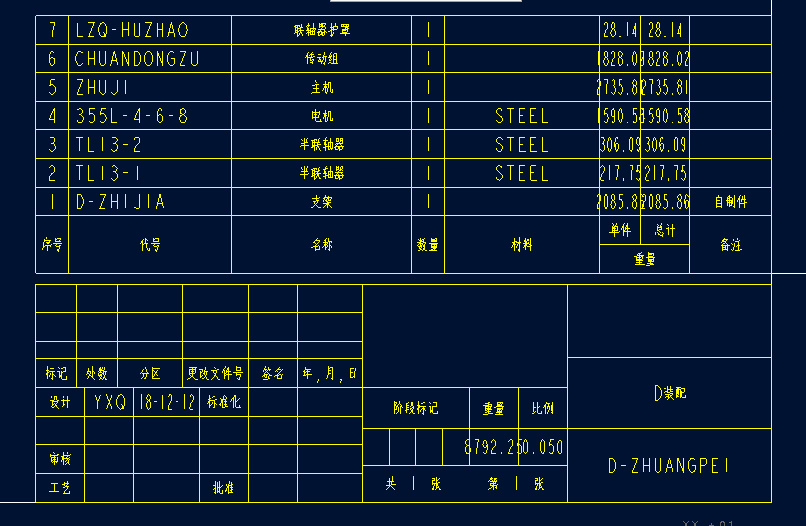

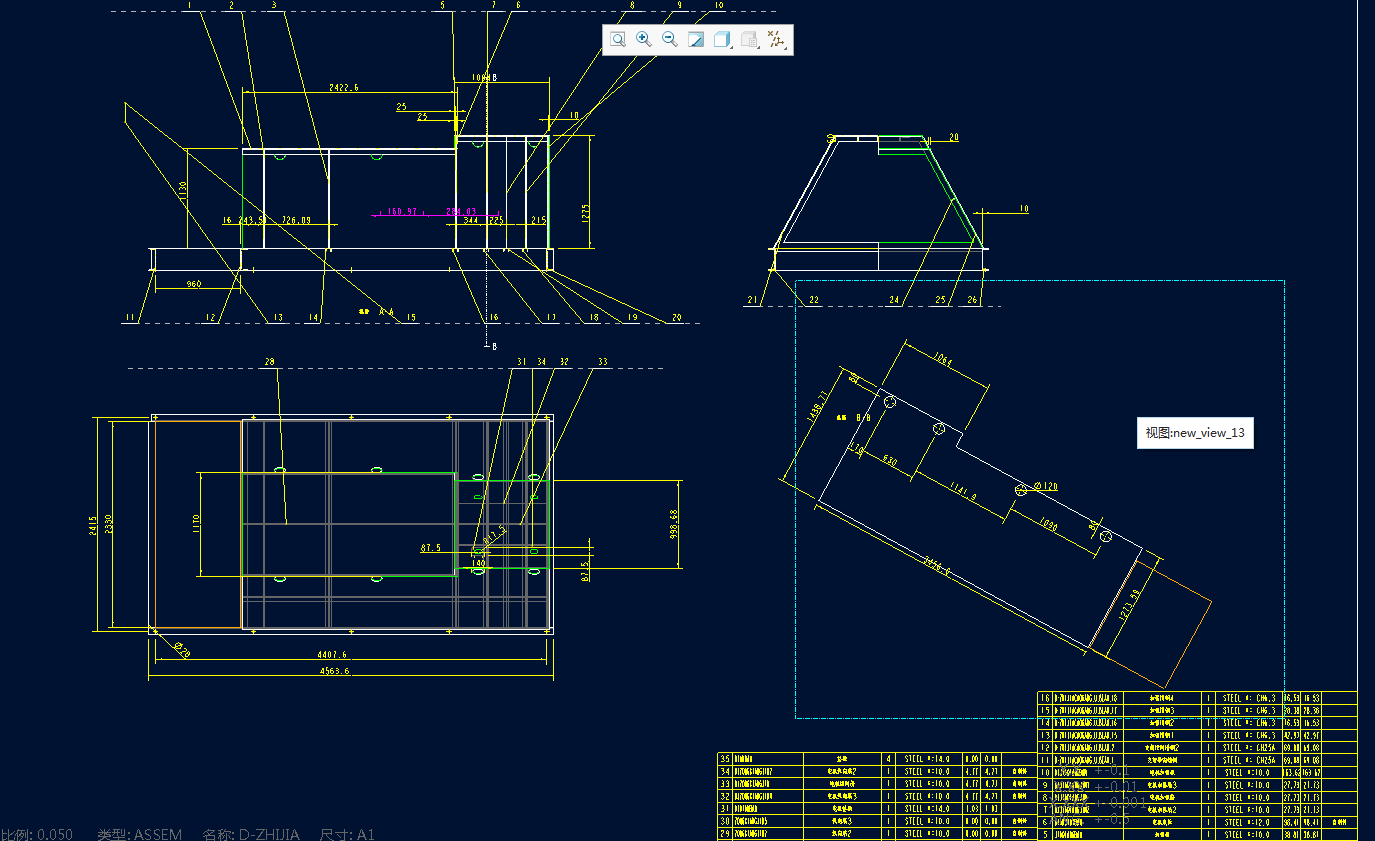

裝配和支架工程圖也產生了相應的變化

例三

我們選定的型號為4-72-5.7C 右200 配7.5KW-2電機，選用60H140軸承座，主軸轉速1900RPM，主軸帶輪48-B2-160, 電機帶輪38-B2-100.

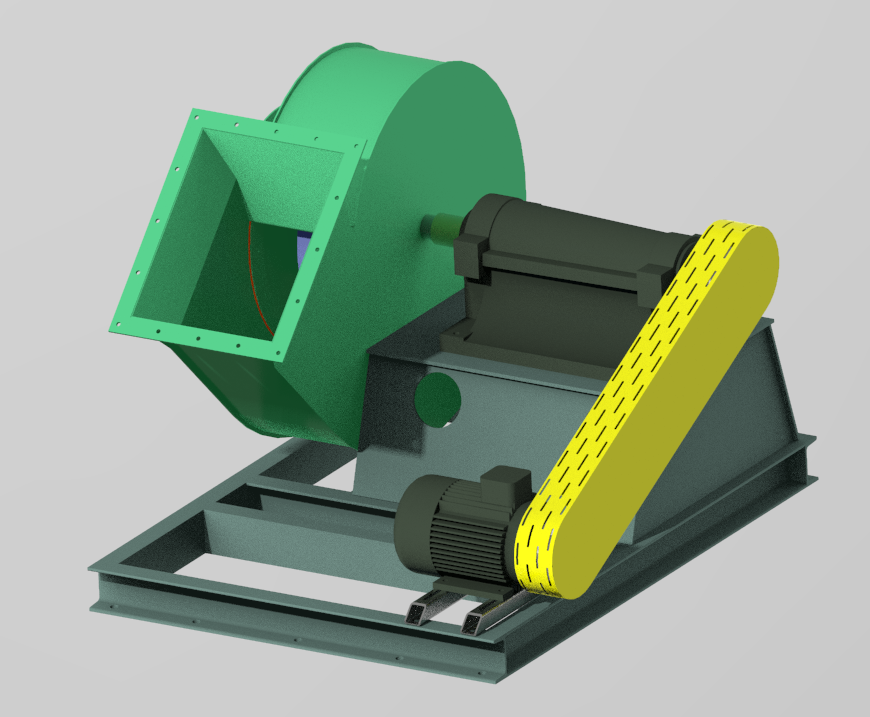

一、在Creo Parametric界面打開C型三維裝配圖，為了看得更清楚些，進行簡單渲染后如下所示

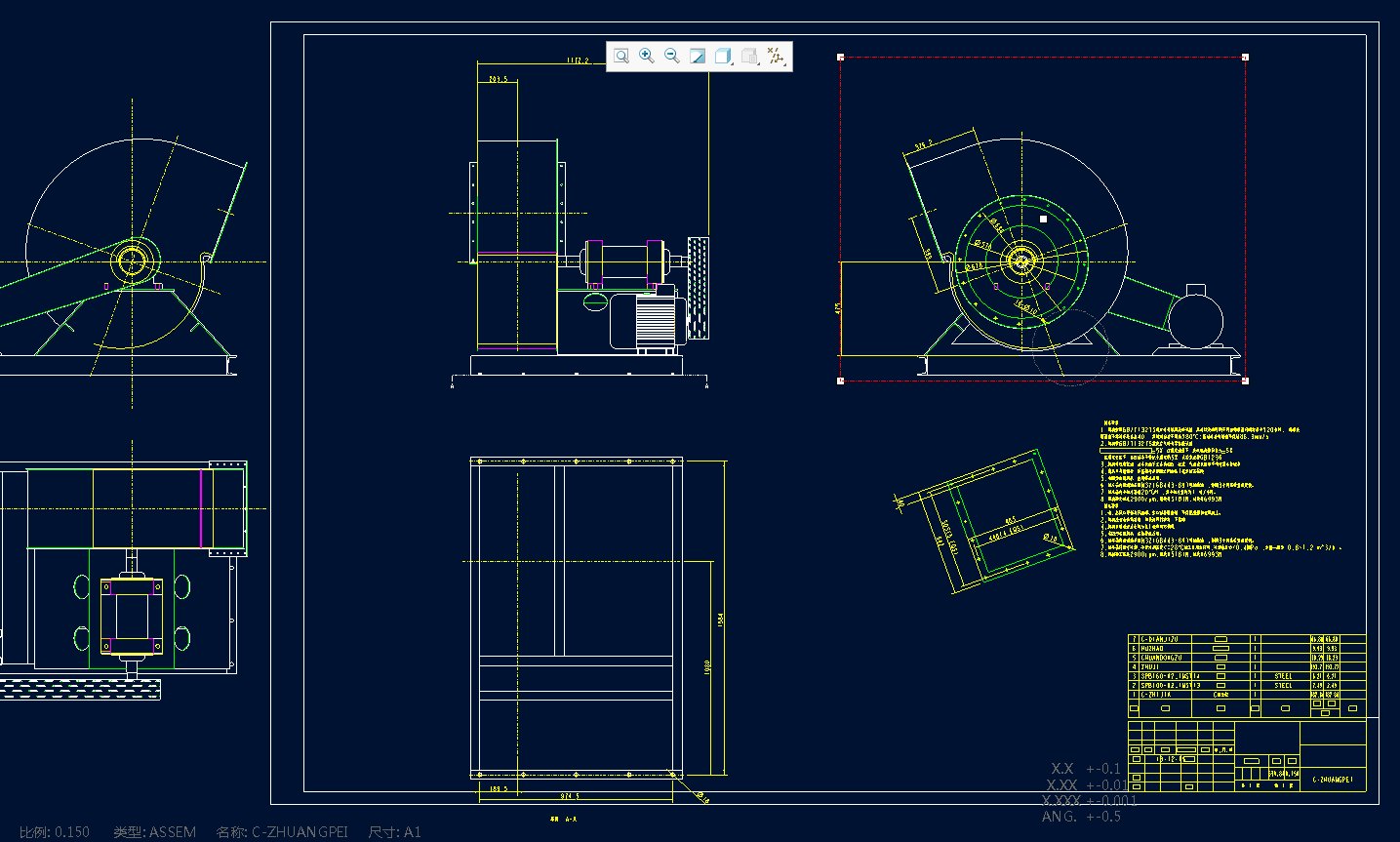

為了對比變化，同時 打開C型裝配工程圖和部分部件工程圖（主機部分同A式，不再展示），如下：

二、接下來，展示如何將模型替換為4-72系列

   主機、傳動部替換過程跟D式相同，以下只展示帶輪的替換過程：

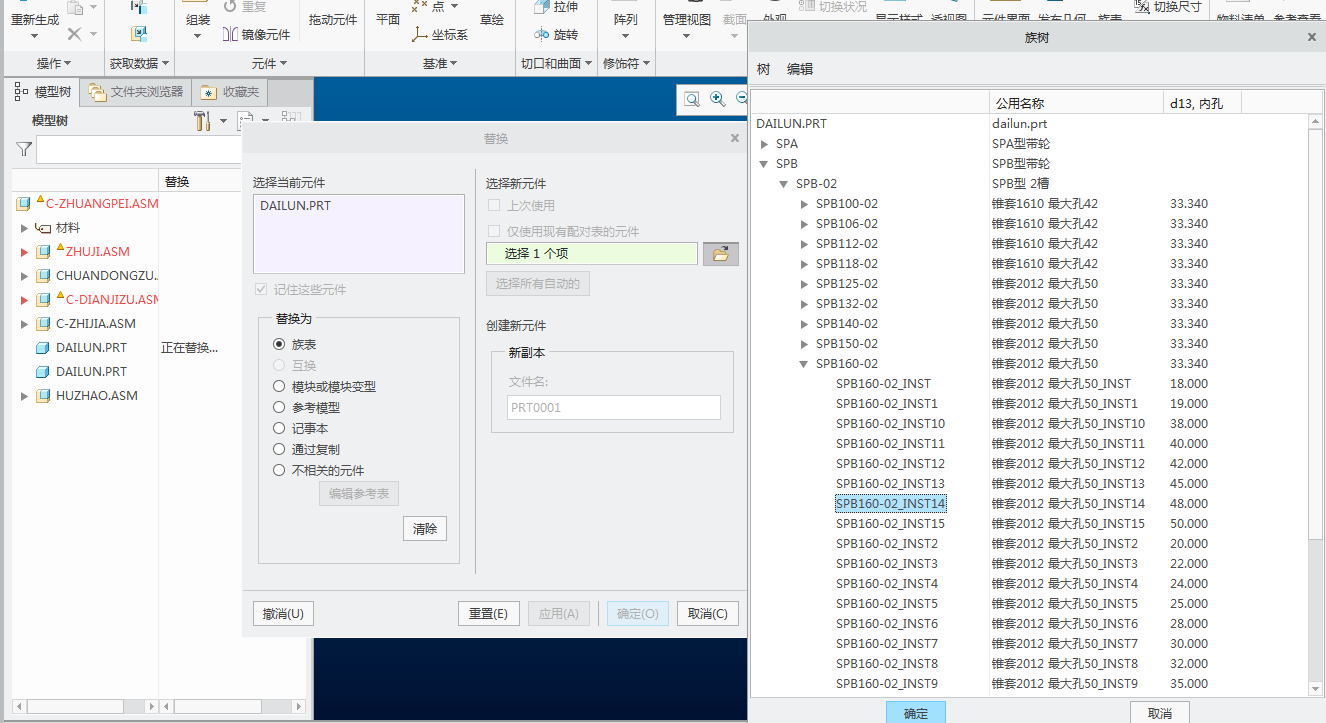

主機帶輪替換：

電機帶輪替換與主機類似，不再展示。

更改機號、出風口角度同A、D式，這里不再展示。

結果如下：

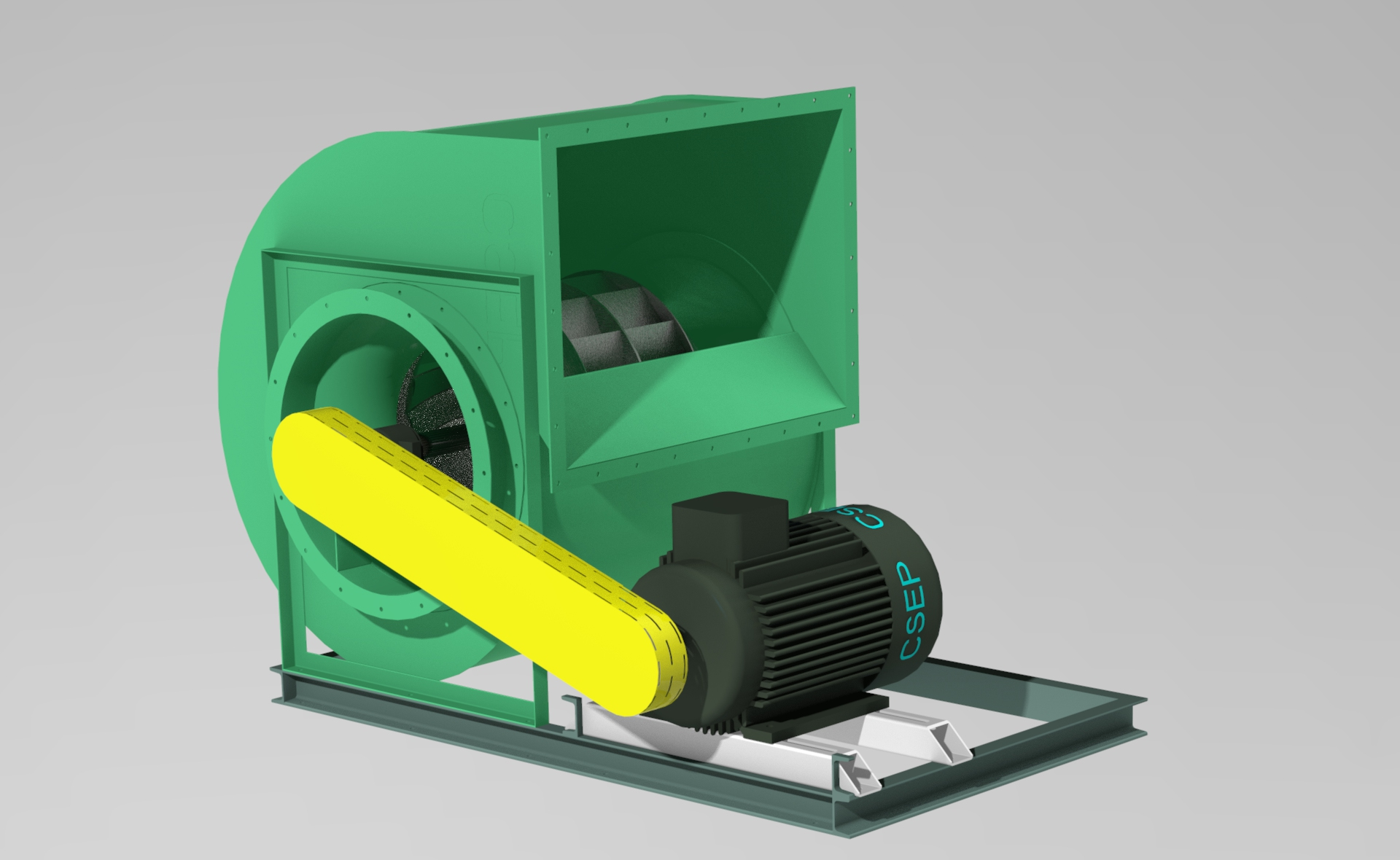

先觀察一下模型

模型已經替換成功了

裝配工程圖也產生了相應的變化（零部件圖不再重復展示）

其它傳動方式的都相同，具體方法就不再贅述了：

通過以上展示，我們可以看出除了型號、機號、傳動組、電機、支架（當然還包括調節門、進出口軟接、變徑等等，原理相同，就不再展示了）可以一次性產生之外，各部板厚、法蘭、連接孔、機殼中心高也都可以一次性產生，當然，重量、載荷等參數也可以一次性在工程圖中產生。不足之處也很明顯，由于型號、機號、角度的多樣性，機殼的支腿以及其上的加強筋等還無法自動產生，不過，對于了解一點設計知識的人來說，這應該是極其容易解決的事情。

2.簡述模型設計過程

以機殼為例

一、建立基本模型

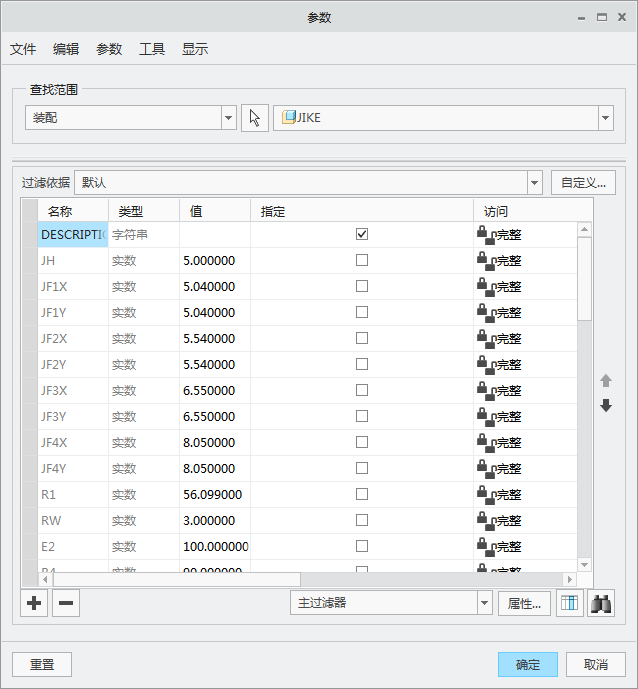

二、設置參數

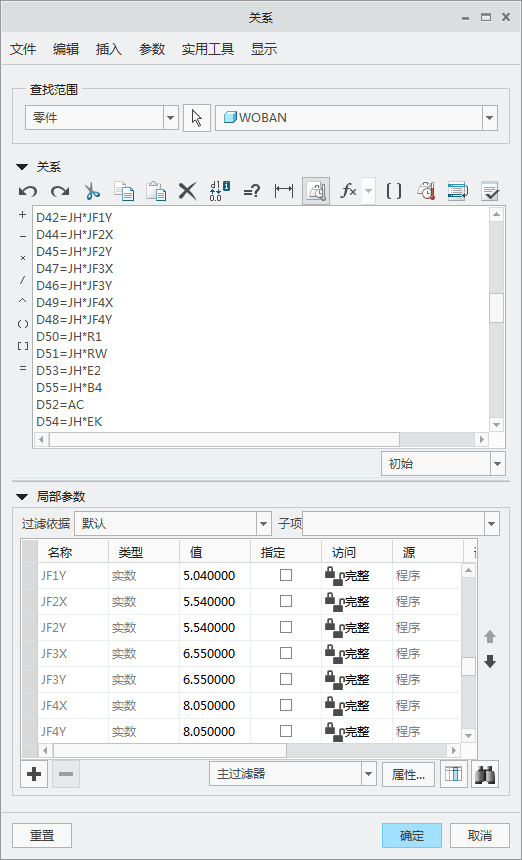

三、設置各部關系

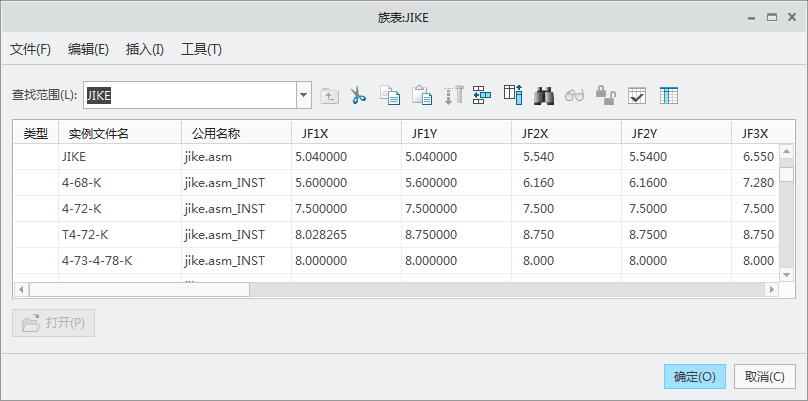

四、建立族表

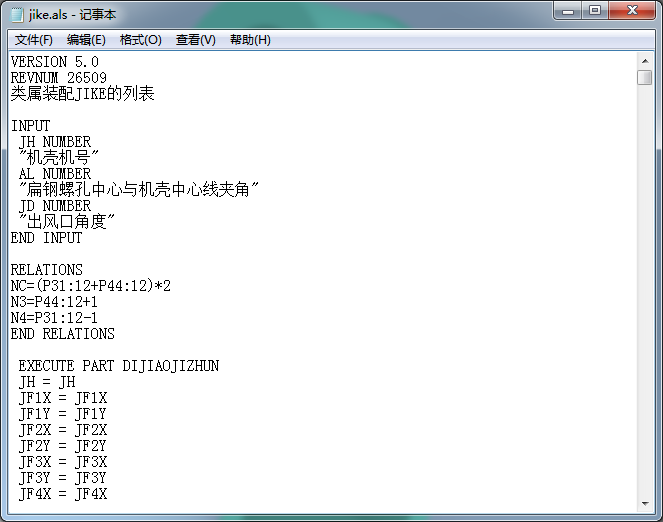

五、插入程序

3.結語

通過creo靈活多變的建模功能，完全可以實現風機模型的快速變換、風機工程圖的全自動生成。當然，建模前，需要對全系列風機以及結構等有通盤的了解、對全系列風機各部特點有通盤的規劃；對creo的關系、族表、數據的傳送等高級應用功能有充分的理解。本文只是起到拋磚引玉的作用，旨在希望更多的風機技術人員開發出更多的creo應用，讓風機技術人員從單調重復勞動中解放出來，投入到真正的設計創造中去！

參考文獻

Creo Parametric幫助
